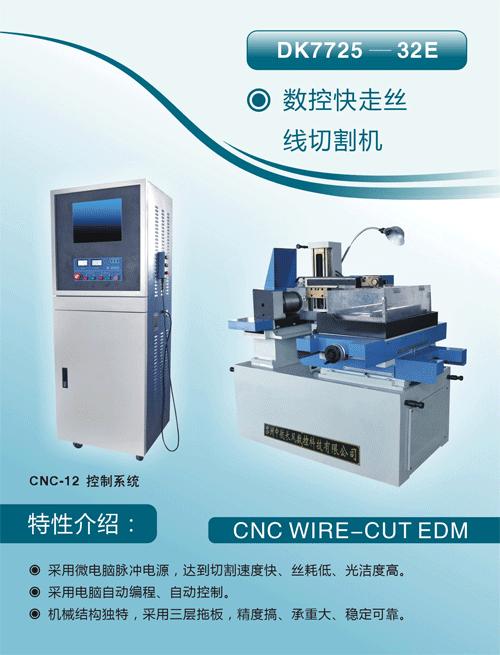

電火花快走絲線切割機DK7725E
（快走絲）DK7725E
一、產品簡介
蘇州中航長風數控電火花線切割機床具有50多年的制造歷史，電火花快走絲線切割機DK7725E本設備加工精度高，光潔度好、切割速度快、鉬絲損耗小等特點。機床外觀設計美觀大方，結構設計合理緊湊，機械結構堅固結實。機床在結構特性，具有極強的實用性功能。機床所有零部件和各種儀表的計量單位全部采用國際單位（SI）標準。設備防護裝置齊全可靠，符合國家有關部門對機床安全防護通用條款的規定及要求。蘇州中航長風數控電火花線切割該設備主要用于對各類模具、電極、精密零部件制造，硬質合金、淬火鋼、石墨、鋁合金、結構鋼、不銹鋼、鈦合金、金剛石等各種導電體的復雜型腔和曲面形體加工，高精度切割平面、斜面及表面上下異形的工件，極大的拓展了加工范圍。
快走絲|電火花快走絲線切割DK7725E
二、主要技術規格及參數要求
|
機床型號 |
DK7725E |
|
X、Y、Z行程 |
mm |
250×320×300（可調升降） |
|
U、V行程 |
mm |
±15 |
|
最大加工錐度 |
°/mm |
±3°/100 |
|
電極絲直徑 |
mm |
0.15—0.20 |
|
電極絲速度 |
mm/s |
1000-12000 |
|
最大加工效率 |
mm²/min |
≥120 |
|
表面粗糙度(Ra) |
μm |
≤2.5 |
|
加工精度 |
mm |
0.015 |
|
主機尺寸 (長×寬×高) |
mm |
1420×1020×1400 |
|
控制電箱尺寸 (長×寬×高) |
mm |
600×450×1600 |
|
主機重量 |
kg |
1300 |
|
工作臺 |
|
工作臺臺面尺寸 |
mm |
630×460 |
|
工作臺最大承重 |
kg |
300 |
|
電源 |
|
標準電源 |
|
380V±10% / 50Hz / 2kVA/三相3-phase |
|
環境條件 (溫度與濕度) |
|
5-40℃ / 40-80% |
|
水箱 |
|
過濾精度 |
μm |
10 （選配） |
|
水箱容積 |
L |
50 |
|
數控系統 |
|
硬件配置 |
|
線切割專用PC機，15″LCD，標準PC鍵盤 |
|
通訊接口 |
|
標準RS-232C接口；USB接口 |
|
控制軸數 |
|
四軸聯動 |
|
編程語言 |
|
G代碼，ISO代碼，兼容3B代碼 |
|
單脈沖進給精度 |
mm |
0.001 |
|
界面語言 |
|
中文或英文 |
三、中航長風線切割電控、機械功能與特點
1.電控部分
1.1控制系統采用（日本富士）工業用機，最新的CNC-16B立式控制柜或臺式控制柜。
1.2可實現X、Y、U、V四軸聯動控制方式。
1.3內置全中文自動繪圖編程、控制軟件，加工中有軌跡、時間顯示，可隨時了解加工情況。
1.4編程語言采用G代碼，ISO代碼，兼容3B代碼。
1.5走絲換向方式先進可靠，運絲速度變頻可調。
1.6顯示器為15″液晶彩顯。
1.7通訊接口：采用標準RS-232C接口；USB接口，（兼容AUTOCAD/CAM的DXF圖形文件）。
1.8主要功能：具有繪圖、編程功能；鏡像、對稱、旋轉 、平移功能；反向加工、任意段加工功能；比例縮放功能；斷電報護功能；自動找中心功能；人機對話功能；系統具有自診斷功能。多重保護及報警功能：絲筒超程自動保護，機床斷絲自動停機保護，短路自動回退保護，停電記憶保護，斷絲自動報警，短路自動處理，加工結束自動停機功能，在線切割行業中處于領先地位。
1.9高頻采用微電腦控制，數字顯示，效率高，絲耗低，穩定性好。
2.快走絲|電火花快走絲線切割機械部分
2.1采用淬火合金鋼導軌，經特殊工藝處理，耐磨性好，壽命長且傳動精度高的特點。
2.2采用三層拖板，穩定性好，承重大。保證了工作臺運動的水平，提高了線切割床身抗變形能力，延長了機床的使用壽命。
2.3采用精密級無間隙滾珠絲杠，機械精度高。
2.4線切割主機采用電爐燒融高級鑄鐵制造，密度均勻，且經過人工時效去應力回火處理，消除內應力。精心設計的機體筋肋及加厚的床身壁厚，保證床身鋼性強，不易變形，保證機床的使用壽命。
2.5中航長風特色設計的導輪結構，有效提高導輪及軸承使用壽命。
三、快走絲|電火花快走絲線切割售后服務
1.內容和承諾：安裝調試、培訓一條龍，售后服務24小時響應。
2.設備制造質量承諾：產品未達到技術標準，賣方包換，包退。
3.快走絲|電火花快走絲線切割設備保修≥一年；
4.保修期后承諾：永久性提供機床零配件、易損件的供應。免費提供設備的軟件技術升級服務。
|
