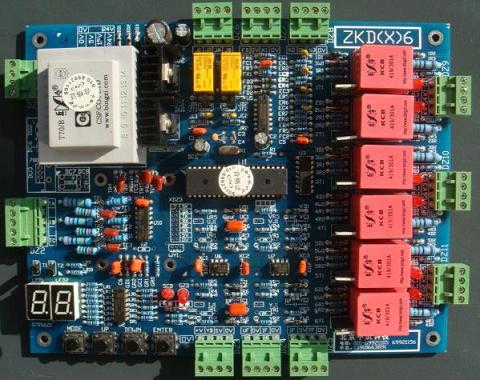

ZKD6 通用三相晶閘管數控觸發板是以高級工業級單片機為核心組成的全數字控制、數字觸發板，并將電源變壓器、脈沖變壓器焊裝在控制板上。使用靈活,安裝簡便。電源用軍工變壓器，性能穩定可靠。三相同步方案,定制可適應交流5V～380V 各種同步電壓。4 種高性能PID方案，適應不同性質負載，控制精度高，動態特性好。全數字觸發，脈沖不對稱度≤0.1°, 用軍工脈沖變壓器觸發,脈沖前沿陡度≤0.2uS。功能、參數設定采用按鍵操作，故障、報警、界面采用LED 數碼管顯示，操作方便，顯示直觀。本控制板的所有控制參數均為數字量，無溫度漂移變化，運行穩定、工作可靠。強抗干擾能力，采用獨特措施，惡劣干擾環境正常運行。通用性強，適用范圍寬，控制板適應任何主電路，任何性質負載。手動、自動；穩流、穩壓；電位器控制、儀表控制可任意選擇和切換。ZKD6 通用三相晶閘管數控板直接觸發六個10000A 以?xún)?nèi)的晶閘管元件的設備，外接脈沖功放板，適應多于六個晶閘管元件的各種大型可控整流設備。具有完善故障、報警檢測和保護功能。實時檢測過流、過壓、反饋丟失、控制板內部故障。設有開機給定回零、軟啟動、截流、截壓、急停保護。調試簡便，數控板調試不用示波器和萬用表。每一塊控制板均經過了嚴格的軟件測試、硬件老化，以確保工作穩定可靠。

2. 產品名稱：通用三相晶閘管數控觸發板

3. 產品型號：ZKD6

4. 適用裝置:主要用于電解、電鍍、充電、直流電機調速（雙閉環）、直流穩壓穩流、電加熱、電磁鐵、交直流電焊機、

交流穩壓穩流等晶閘管電源設備。



5. 適用電路

① 三相全控橋式可控整流電路。② 帶平衡電抗器的雙反星形可控整流電路。

③ 變壓器原邊交流調壓，副邊二極管整流電路。④ 三相零式整流電路。

⑤ 三相半控橋式可控整流電路。⑥ 三相交流相控調壓電路⑦三相五柱式雙反星形可控硅整流電路

6. 正常使用條件

⑴ 海拔高度不超過2000M。

⑵ 環境溫度：-40℃－+50℃。

⑶ 空氣最大相對濕度不超過90%(在相當于空氣溫度20±5℃)。

⑷ 運行地點無導電爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體或蒸汽。

⑸ 無劇烈振動和沖擊。
