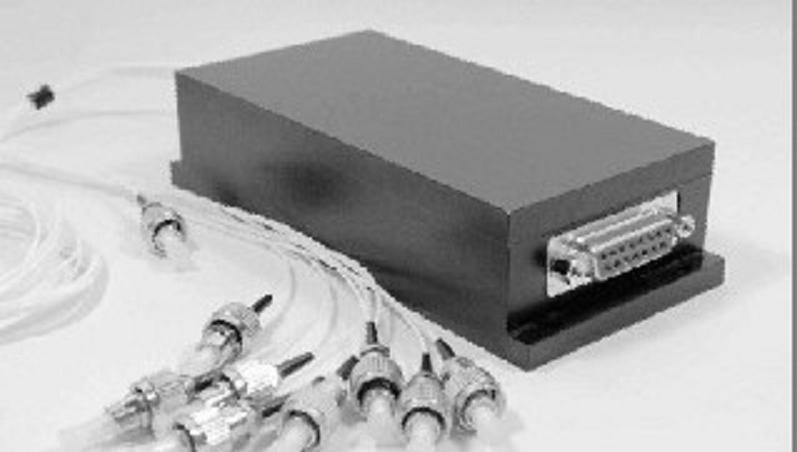

1×N光開關是一種具有切換光路作用的功能器件。在光纖傳輸系統中，用于多路光監控、LAN、多光源/探測器換接以及以太網絡的保護轉換等。在光纖測試系統中，用于光纖及光纖器件測試，網絡測試，野外光纜測試，光纖傳感多點監控系統。
特征：
1、產品開關速度快、低損耗、高可靠性、
2、關鍵部件采用進口知名產品,定位準確
3、模塊化設計，單體可達128路，并提供光開關大型矩陣疊加功能
4、標準型RS232接口，可直聯電腦控制
應用：
1、 光傳輸系統中的多路光纖監控
2、 多光源/探測器自動換接以及光傳感多點動態監控系統
3、 光測試系統中用于光纖、光器件、網絡和野外工程光纜測試
4、 實驗室光器件測試研究
技術指標：
|
操作波長 |
500~1700nm |
|
插入損耗(dB) |
0.6(模塊)，0.8(儀器) |
|
波長相關損耗(WDL) (dB) |
≤±0.25 |
|
偏振相關損耗(PDL) (dB) |
≤±0.10 |
|
溫度相關損耗（TDL）(dB) |
≤±0.30 |
|
串?dāng)_(dB) |
>80 |
|
回波損耗(dB) |
>60 |
|
重復性（dB） |
≤±0.02 |
|
轉換時間(Typ.) (ms) |
<8（相鄰?fù)ǖ溃?/FONT> |
|
操作電壓(V) |
5V or 12V |
|
最大功率承載(mW) |
2000 |
|
耐用性(循環) |
切換107次后(IL≤0.7 dB)、109次后(IL≤0.8 dB)、1010次后(IL≤1.3dB) |
|
操作溫度(°C) |
0 ～+70 |
|
存儲溫度(°C) |
-40 ～+85 |
|
光纖類型 |
9/125 or 50/125 or 62.5/125 |
|
儀器外形尺寸 |
300X250X100 |
|
模塊外形尺寸 （mm） |
1 |
6≤N≤12 (135×60×32) |
8≤N≤16 (185×78×38) |
16≤N≤48 (185×78×66) |
|
48≤N≤96 (205×78×66) 更多通道可訂制 | |
