| CG6600系列高壓開關柜智能視窗，就是專為電力設備智能化而開發的一個全新的，具有強大、全面顯示功能的智能監控視窗，它的推出完全可以替代現有高壓開關裝備的開關狀態模擬指示器智能操控裝置；溫濕度控制器以及各種的電量儀表和所有的在線監測儀表等等。
該產品采用TTF真彩的LCD七寸顯示屏，不但可以動態地同步模擬顯示高壓開關的一次接線圖和各種開關動作狀態，還可以顯示各種模擬量、開關量和數字量的多種信息；特別是可以用模擬顯示的方法形象地顯示各種開關和斷路器機械位置的信息，還可以用不同的顏色區分、模擬顯示出在開關動作下帶電、不帶電或接地的狀態。

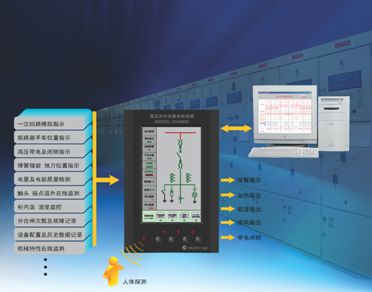

CG6600產品不再是一個單一的模擬狀態指示器或顯示儀表，只要現場總線輸入不同的開關量、數字量、模擬量，它就會以強大的變化功能，轉換為各種功能的儀表或顯示器。高壓開關柜就不再需要為了增加一種功能儀表就在面板上不斷地增加開孔來安裝各種顯示裝置，所有的儀表都可以用現場總線的方式與RS485連接，同時CG6600上傳總線可以通過多種通訊協議將所有的監控?cái)?shù)據上傳至上位機，實現智能化的遠方監控。
CG6600產品還可以存儲大量的各種傳感器發來的運行狀態信息和設備配置信息，記錄斷路器的分合閘次數、分合閘時間，記錄各種事件的發生時間，記錄斷路器運行時的觸頭溫度等等。為保障高壓開關安全運行或?yàn)楦邏涸O(shè)備的狀態檢修提供各種信息和數據記錄，CG6600系列產品，將把開關設備實現智能化往前推進一大步。
二、CG6600主要功能及技術特性
1.用十分清晰美觀的圖形，動態模擬顯示一次回路的手車位置、斷路器分、合閘、隔離開關、接地刀閘及彈簧儲能等等各種機械動作位置，電氣回路的組合狀態。
2.在一次回路主接線圖中，用不同的顏色線條變化來表示電壓等級和操作結果引起一次回路的帶電部位變化，如10kV高壓帶電用紅色線條表示，高壓斷開用綠色線條表示，接地回路用黑色線條表示，使用者可一目了然地從顯示的一次回路圖形的顏色上區分開關的動態位置，確定開關柜
機構和電氣回路的各種工作狀態。
3.主機自帶十個開關量輸入口和五個開關量輸出口，輸入各操作功能或操作位置的輔助接點信號，可完成斷路器、刀閘、隔離開關、儲能等各種開關量接口的動態位置顯示；輸出口根據需要可完成柜內照明、加熱控制等各種操控輸出。在液晶面板上都有動作狀態的色塊和文字（類似于光字牌）顯示開關量輸入／輸出的操作結果。
4.事件記錄和顯示功能；對斷路器有十次以內的分合閘時間記錄和總次數記錄．對斷路器觸頭在線測溫有超溫時間和超溫部位的記錄，并且可擴展各種需要查閱的事件記錄。
5.CG6600產品自帶向下通訊總線接口和向上通訊總線接口，只要在總線接口上掛上不同用途的帶RS485總線的變送器和傳感器，即可將CG6600產品的顯示窗轉換成不同的功能儀表的顯示界面，比如可以測量電流、電壓、功率、諧波、電度等電量儀表以及溫濕度監控儀表、觸頭母線溫度等在線監測儀表等。
向上通訊總線可以將各路儀表的數據通過多種標準的通訊協議上傳到上位機，組成對開關柜信息的遠方監控系統。
6．CG6600產品有自動人體感應功能，當人體走近時自動點亮LCD顯示窗，當停止操作，人員離開2分鐘后自動關閉LCD顯示，這種動態按需顯示的方式可保證LCD彩屏20年以上的使用壽命．
7．有帶電指示功能，高壓傳感器直接輸入，帶電指示和控制電路無關，可以無源點亮，并可以帶有核相和閉鎖輸出功能，特性符合DC/T538-2006標準。
8．內部精密實時時鐘功能：可設定 年、月、日、時、分。 |
