CG2010密封柜體內部專用的高效節能抽濕裝置抽濕王產品說明書
產品特點：
用加熱、排風等辦法解決柜體內部潮濕，凝露問題不奏效時，
可以試一試CG2010抽濕王，潮濕、凝露問題即刻迎刃而解。
產品概述：
在大量運行的輸變電設備中，開關柜，箱變。匯控柜、戶外端子箱等密封箱體絕緣距離緊湊，一旦受潮濕、凝露，就會發生放電、閃絡，最終會造成開關跳閘、甚至燒毀設備，引起大面積停電事故，后果會十分嚴重。我國在開關柜、電控柜、端子箱等電力設備中，一直采用加熱、排風等措施來防止凝露，這種方法雖然在防潮濕、抗凝露、給高壓設備安全運行起到了積極作用，但對于密封柜體，在空氣中濕度較大的情況下，用傳統加熱和排風除濕方法就難以奏效，在很多地區，對于下列幾種典型的場合基本無效:
1. 高壓開關的匯控柜或戶外端子箱，這種電柜密封較好，一般放置在戶外、早晚和四季的溫差很大，這種柜子一旦有潮氣進入就很難用加熱的方法排出，當柜內外產生很大溫差或梅雨潮濕季節時會發生嚴重結露，直接威脅到開關設備的安全運行。
2. 帶電作業工具存儲柜：帶電作業工具對絕緣有特定的要求，安全規程規定，帶電作業工具不能受潮或結露，平時要求放置在干燥條件下，但一般的存放柜沒有專門的防潮措施，用熱烘的辦法在一般柜內難以做到均勻除濕，而且工具受長期烘烤熱容易老化，最好的辦法應該是抽濕加微熱循環風除濕。
3. 移開式或緊湊型的高壓開關柜：這種電柜內部結構緊湊、空間爬電距離小，對絕緣防潮有很高的要求，目前均采用傳統加熱方法除濕、防凝露，這種方式效果也很微弱，不但耗能，在夏季還容易加劇柜內溫升，在冬季容易加大柜內外的溫差而造成柜體內壁結露而銹蝕，縮短設備的使用壽命。
4. 戶外小型箱式配變、環網柜或在地鐵、隧道用的配電柜，由于這些電柜完全是戶外或地下在自然環境下工作，其內部水汽十分嚴重，盡管內部設備都有較強的防潮措施，但有時在惡劣環境氣候下還會由于潮濕而造成嚴重事故。
本公司利用半導體制冷技術，研制成超小型、高效節能抽濕機，使電柜內部潮濕空氣中的水分不斷地在抽濕機的冷凝板表面凝結成水后排出柜外，迅速地降低柜內濕度。該裝置還配備專用的智能化控制儀表，通過連續測量柜內相對濕度、柜內溫度和柜壁溫度的變化，自動控制抽濕裝置的啟停，該種方法不僅能有效降低密閉電柜內部濕度、消除凝露，并且十分節能，對防止高壓設備因受潮引發事故提供了有效的解決方法，是電柜自動除濕、防凝露理想的更新?lián)Q代產品。
主要功能：
1. 柜內溫度、濕度一體化顯示控制功能。
2. 溫、濕度遠方擴展顯示控制功能。
3. 濕度控制限值可調節設定功能。
4. RS485接口數據遠傳功能。
主要技術指標：
測溫范圍：0~70℃ ±1.5℃
測濕范圍：10%RH~99%RH
濕度控制調節范圍：50%~80%RH
抽濕量：24小時抽濕400~500mL(≥85%RH)
電源電壓：AC220V
功率：50W
適用除濕空間：0.5~6m3
除濕控制方式：手動/自動
主機外形尺寸：160(寬)X150(高)X100(厚)
通訊接口：RS485 MODBUS協議
工作環境：-20℃~50℃
產品型號命名與意義：

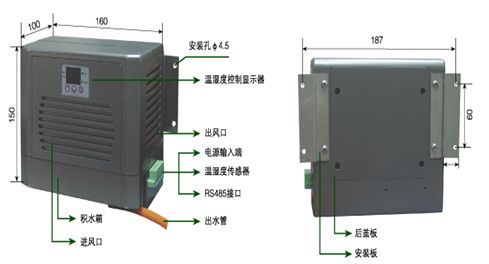

產品外形及各部份功能和安裝尺寸：
使用方法：
㈠ 安裝
1.將安裝金屬片的兩個小孔，穿入M3螺釘，緊固在后蓋板的兩邊對應安裝孔中。
2.安裝板的大孔可用M5螺釘，將CG2010固定在柜壁上（在無振動的場合也可直接放置在柜下部的平面上）。
3.接上水管剪至合適的長度在柜底打孔或找到可穿排水管和小孔，將排水管引出（如果有多臺CG2010產品在同一室內使用應考慮集中排水方法）。
㈡ 濕度控制的調節設定方式
1. 出廠初始值設定的相對濕度啟動值為60%RH，即當相對濕度高于60%RH時，抽濕啟動。
2. 面板有三個LED指示燈，當“℃”指示燈點亮時，表示當前數字顯示的是溫度值，當“%RH”指示燈點亮時，表示當前數字顯示的是相對濕度值，溫度顯示和濕度顯示每3秒鐘轉換一次，當RUN燈點亮時，表示抽濕機正在運轉。
3. 當需要調節柜內小環境的濕度時，按下餩鍵，“℃和%RH”指示燈同時點亮時，表示此時可調節柜內濕度的設定值，按餩鍵增大設定值；按餩鍵減小設定值,按住不放時,增加(或減小)會連續變動，直到放開按鍵為止，設定值可以在30%RH~90%RH范圍內選取。
4. 設定完畢后再次按下餩鍵，所有顯示筆段全部點亮，數秒鐘后返回到運行或檢測狀態。
5. 當環境濕度達到或高于設定值時，抽濕機自動啟動，當環境濕度降低到比設定值低10%時，抽濕機自動停止抽濕。抽濕機下部的出水口會將抽濕后的凝結水自動排出，用戶只要插上長度適當?shù)膬?nèi)徑φ5mm的塑料水管，水就會從水管中排出，只需在現場放置好接水容器或做好排水槽即可。 |
