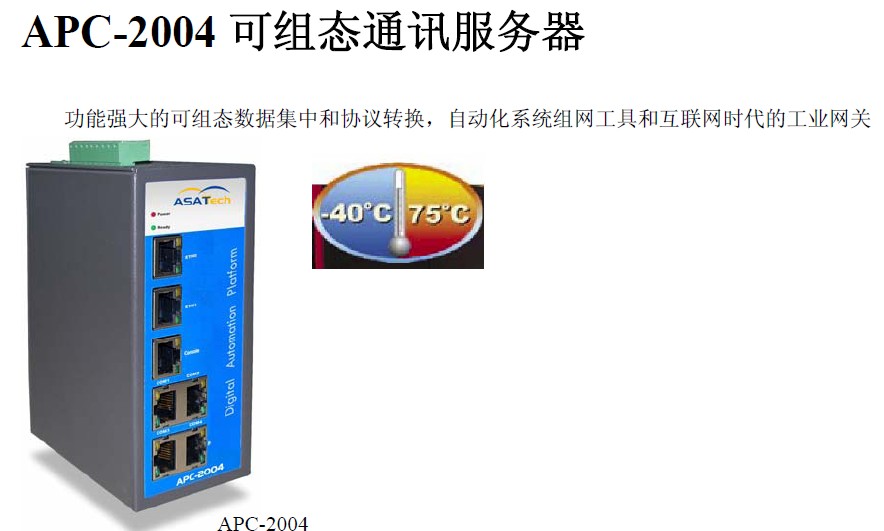

產品簡介

APC-2004是新一代具備應用層協議轉換和數據集中能力的高性能可組態通訊服務器。APC-2004采用新一代工業級高性能、低功耗嵌入式Power PC處理器、自動化專用操作系統和創新設計的高性能嵌入式防雪崩軟件技術。APC-2004功能完善、性能優越的數據采集、數據集中和數據轉發功能，并可配合DCM系列產品共同構成分布式自動化系統實現對傳統工控機+組態軟件解決方案的完全取代，從而取得更高的可靠性和更好適應各種自動化應用現場的能力，是新一代基于網絡、無人值守、遠程集中監控自動化系統的理想選擇。

APC-2004具備強大的數據集中和處理能力。APC-2004具備完善的數據采集通訊規約庫，不但支持各種標準的數據采集通訊規約，如Modbus ASCII/RTU/TCP、IEC101/IEC103/IEC104、DNP3、ControlNet、Ethernet/IP、Profibus、BACnet和各種PLC通訊協議，還支持各廠商的自定義通訊規約以及對標準規約的擴展。獨特的智能設備庫，使得APC－2004不但能夠從各類智能設備(IED)中采集到標準的數據信息，還可以采集到各種智能設備(IED)的自定義信息，如SOE和故障報告。強大的后臺可編程語言還可方便地實現各種特殊的數據轉換和計算需求。

APC-2004具備強大的數據轉發和協議定制能力。APC-2004不但可以按各種標準遠動協議,如Modbus、IEC101/104、DNP3和 CDT 等，將采集到的信息轉發到本地或遠方監控系統，還支持國內外主流自動化廠商后臺系統內部通訊規約的仿真，從而使得APC-2004成為不同廠商的智能設備(IED)和后臺系統之間的理想數據橋接設備。APC-2004的數據轉發功能支持多通道、多主站及冗余客戶端，可實現傳統的雙機雙網功能。APC-2004還提供快速的設備通訊協議定制，是高性能多對多協議轉換的理想平臺。用戶可以根據每個自動化現場所需連接的設備種類、數量和分布的不同而靈活的選擇不同產品型號的APC設備，組態工具完全統一組態可重復使用，最大限度的減少了用戶學習的負擔，充分保護了用戶的既往投資和應用習慣。

APC-2004是自動化系統的組網工具和互聯網時代的工業網關。自動化系統的規模和范圍不斷擴展，許多現場已經和正在實現著無人值守，對信息的采集、轉換、傳輸越來越成為自動化工程師面臨的難題。傳統的自動化系統面臨著IED設備種類繁多，通訊規約無法統一，通訊通道逐步公網化和多應用共享，系統廣域化的困擾，以往的那種為每個應用單獨搭建信息孤島式的小系統建設方式正在讓位于統一的自動化信息平臺。APC-2004可以有效的幫助用戶建設統一的自動化信息平臺，實現信息完整、高效、統一的采集和對多種通訊資源的優化使用，是大型自動化系統有效和強有力的組網工具。在每一個工業現場，APC-2004承擔著自動化網關的功能，如同路由器對互聯網的重要性一樣不可或缺。

APC-2004內置創新的單進程多線程自動化專用操作系統，大容量實時數據庫和優化的防雪崩處理算法，不但解決了傳統“積木式”自動化軟件架構造成的硬件看門狗失效問題，而且有效地隔離了日益猖獗的病毒、黑客以及內部人員故意或者無心誤操作所導致的網絡安全問題。

結構緊湊、寬溫和低功耗是APC-2004的三個顯著特點。最高7W的功耗、9-48V直流電源供電、導軌及面板式安裝、-40到+75°C的工作溫度，使得APC-2004特別適合于各種特殊的工業應用和戶外環境。

上海可魯電氣技術有限公司作為業內唯一擁有完整自主知識產權的主流專業公司，長期致力于為電力、石油化工和各行各業提供自動化解決方案和核心產品，我們和合作伙伴一起為客戶提供融合最新的安全、網絡、通訊、嵌入式軟件開發、組態技術與嵌入式硬件平臺的產品和工程服務，解決用戶所面臨的網絡時代的自動化應用需求。

產品特點

高可靠性

 完全的嵌入式平臺、寬幅直流輸入電源，內置硬件看門狗，完全面向高可靠性應用而設計。

 有效的解決了雪崩難題，確保極限(故障)狀況下，對海量數據信息的高效可靠處理。

 自動化專用的操作系統DAPHix提升了系統效率，單進程多線程技術，避免了任何未經授權的無關應用。

 可靠的板載電子盤，免除了硬盤對振動、電磁兼容性抵抗力差和工作溫度范圍窄等缺點，保護彌足珍貴的通訊數據。

 支持雙通道和通訊環功能，可有效地實現智能設備的可靠數據采集。

 支持雙機功能，實時數據庫的自動快速同步。

功能強大的數據集中、處理和協議轉換功能

 數據采集和監聽功能：除支持各種標準的國際和部頒通訊協議外，還支持1000多種常見繼電保護設備、DCS、測控設備和PLC等設備的通訊協議。除了常規的AI(遙測)、DI(遙信)、DO(遙控)、AO(遙調)等非結構數據，還支持SOE、故障、告警等結構化數據。

 數據轉發：支持各種標準遠動協議和第三方廠商/設備自定義協議的仿真，支持多通道多主站及冗余客戶端，可實現傳統的雙機雙網功能。

 規約轉換:將第三方廠商/設備協議轉換為所需要的協議，從而可以接到任何支持該協議的設備或者系統中。

 用戶可以任意的選擇網口和串口進行數據采集和數據轉發

 支持Script語言，實現復雜的數學計算和邏輯運算數據處理

 提供廣泛的系統虛擬點和用戶自定義虛擬點，用戶可以方便的實現各種特殊控制/操作命令、系統參數及中間結果輸出。

開放及可二次開發平臺

 符合ISO OSI 開放接口模型，提供各種行業標準協議與各種智能設備接口。

 標準化的SDK及其開發調試工具，開發應用所需要的軟件模塊可實現與APC-2004系統應用的無縫連接，系統集成商還可自行授權管理所開發的模塊以提升價值

支持遠程維護功能

 支持

虛擬串口VPORT功能：在設備實時通訊不中斷的前提下，實現對設備的故障診斷、組態、配置更改和編程開發，無須占用設備額外的通訊或者配置端口。

 虛擬串口功能支持各種低速和高延時 TCP/IP通道，如衛星、載波和無線通訊，具備自動組包功能，可有效的提高通訊效率。還支持橋接功能。

易于使用

 APC-2004充分考慮了用戶的應用習慣和行業現有業務運營的規程要求。表格化配置界面，支持配置文件的導入導出和系統在線自診斷/復位功能，在用戶界面、中文支持、技術文檔和聯機幫助方面，充分考慮了產品的易用性。

 獨特的設備通訊組態功能，內置豐富的IED設備庫，IED設備庫可擴充和共享，通訊組態方便、快捷，可有效地減少系統調試時間。

 功能強大的規約在線分析功能 – 通過配置管理工具DAPStudio顯示規約分析結果，方便用戶分析智能設備與APC-2004之間的通訊情況。

 結構緊湊：標準的導軌安裝或者面板式安裝。

產品規格

系統軟件

操作系統：DAPHix 1.5及其以上版本

應用軟件：DAPCore 4.1及其以上版本

配置工具: DAPStudio 4.1.1及其以上版本

開發工具: DAP SDK 1.1

客戶端通訊協議支持

υ 標準通訊規約

 Modbus RTU/TCP/ASCII通訊協議

 DNP3.0:分布式網絡通訊規約3.0

 IEC60870-5-101:2002

 IEC60870-5-102:2002

 IEC60870-5-103:1997

 IEC60870-5-104:2004

 DL/T 645-1997:電能表通訊規約

 ControlNet/DeviceNet/EthernetIP

υ 特殊的繼電保護保護通訊

 Reyeroll 103規約

 COOPER2179:Cooper公司的串行通訊規約2179

 Courier:AREVA(Alston) Courier通訊規約

 SEL公司的SELFASTMETER +SER+HST+EVE通訊規約

 ABB公司的SPABus通訊規約

 南自網絡103規約:國電南自網絡IEC60870-5-103規約

 四方CSC2000變電站綜合自動化系統通訊規約

υ 特殊PLC通訊規約

 西門子PLC S5/S7通訊規約

 SNP GE Funac 90系列PLC通訊協議

 三菱PLC FX通訊協議

 AB DF1通訊協議

υ 特殊GPS通訊規約

 HILLYTON的GPS通訊規約

 KODEN公司GPS OEM產品通訊規約

υ 特殊直流系統通訊規約

 深圳奧特訊JKQ2000直流通訊監控系統通訊規約

 珠海泰坦直流屏通訊規約

 上海華通高頻開關直流電源設備通訊規約

 擴展CDT通訊規約

υ 特殊模擬盤通訊規約

 江蘇江陰大禾模擬盤通訊規約

 上海旭安電控智能數顯表通訊規約

 遼寧丹東華通測控的模擬盤通訊規約

服務器端協議支持

υ 標準通訊規約

 Modbus RTU/TCP/ASCII通訊協議

 DNP3.0:分布式網絡通訊規約3.0

 IEC60870-5-101:2002

 IEC60870-5-103:1997

 IEC60870-5-104:2004

 DL/T 645-1997:電能表通訊規約

υ 特殊通訊規約

 南自網絡103規約:國電南自網絡103規約

 DF1:AB PLC DF1通訊協議
