ENGEL電機 GNM系列直流電機的詳細介紹

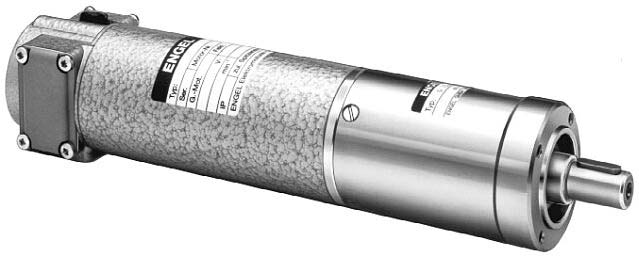

ENGEL電機 GNM系列直流電機
廈門市斯維爾進出口有限公司為德國ENGEL電機/ENGEL馬達中國代理
德國ENGEL公司成立于1923年，德國西部城市威斯巴登。60年代初期，公司主要生產永磁直流電機，到80年代中期，公司開始致力于三相同步電機的研究與生產。迄今，公司生產面積超過6500m2，擁有專業技術人員100多名。
公司產品主要有：三相同步電機、直流電機、異步電機以及伺服控制器等，廣泛用于汽車、機械、紡織、印刷等行業。此外，公司還擅長按照客戶要求，定制特殊規格的電機，例如：電動輪椅車電機、采用 多頭擰緊技術的電機、掌上工具驅動器以及車輛等運輸系統發動機。
全部型號：
BSR系列三相同步電機:
BSR2620；BSR2650；BSR2685；BSR3750；BSR3790；BSR37130；BSR4890；BSR48130；BSR48170；BSR63130；BSR63200；BSM1240；BSM1650；BSM2275；BSM28120；BSM43120；BSK2445；BSK2475；BSK3060；BSK30120；BSK4560；BSK45120；
GNM系列直流電機:
GNM2130；GNM2145；GNM2636；GNM2670；GNM3125；GNM3150；GNM3175；GNM4125；GNM4150；GNM4175；GNM5440；GNM5480；GNM62100；GNM7045；GNM7085；GNM70130；GNM8035/4；GNM8070/4；GNHM3250；GNHM4260；
異步電機：
D2965/2；ES2965/2；D4535/2；D4535/4；ES4535/2；ES4535/4；
伺服控制器：
DSV324；DSV562E；ARS310/5；ARS310/10；ARS560/2.5；ARS560/5；ARS560/8；DR2.0；DR2；SR8；SR63.05GNM 系列直流電機
GNM 21 系列
兩種不同結構長度額定輸出功率為：8...12 W
外部直徑： 34 mm
匹配使用行星齒輪 G5:
單，雙或三級
最大輸出扭矩5 Nm
匹配使用正齒輪 G4/G4A:
單，雙或三級
最大輸出扭矩4 Nm
匹配使用蝸輪 G1.3:
最大輸出扭矩2 Nm
型號 電壓 速度 扭矩 齒輪類型/變速比 駐機制動器 測速機 增量編碼器
V rpm Nm
GNM 2130 12 6000 0.0127
可用行星齒輪，直齒輪
GNM 2130 24 6000 0.0127
可用行星齒輪，直齒輪
GNM 2145 12 6000 0.0191
可用行星齒輪，直齒輪，蝸輪
GNM 2145 24 6000 0.0191
可用行星齒輪，直齒輪，蝸輪
總體數據:
型號 GNM 2130
編號 1239
系列 -
額定速度 rpm 6000
額定電壓 V 12
額定電流 A 1.6
額定功率 W 8
占空比符合VDE(德國電氣工程師協會) 0530標準 S1
防護等級符合VDE(德國電氣工程師協會) 0530標準 IP 21
旋轉方向 可反轉
連接類型 松管軟線（loose flexible wires）
力學數據:
馬達慣性矩 kgm2 0.0032*10-3
額定轉矩 Nm 0.0127
啟動轉矩 Nm 0.061
失速最大連續力矩 Nm 0.0159
速度調節常數 N-1 cm-1 rpm 1070
力學時間常數 ms 35.5
摩擦矩 Nm 0.0093
電驅重量 kg 0.078
總重 kg 0.275
軸承 球軸承
電氣數據:
電驅阻抗 Ohm 2.1
電驅電感 mH 1.5
端子阻抗 Ohm 2.15
電壓常數 V/1000 rpm 1.46
扭矩常數 Nm/A 0.0139
啟動電流 A 5.6
最大峰值電流 A 12.8
電氣時間常數 ms 0.7
熱數據:
最大環境溫度 ℃ 40
絕緣符合 VDE 0530標準 E
熱時間常數 min 15
溫升 n.v. K/W 6.6
圖片:
工作特性:
圖紙:
總體數據:
型號 GNM 2130
編號 1240
系列號 -
額定速度 rpm 6000
額定電壓 V 24
額定電流 A 0.8
額定功率 W 8
占空比符合VDE 0530標準 S1
防護等級符合 VDE 0530標準 IP 21
旋轉方向 可反轉
連接類型 松線軟管（loose flexible wires）
力學數據:
馬達慣性矩 kgm2 0.0032*10-3
額定扭矩 Nm 0.0127
啟動扭矩 Nm 0.063
失速最大連續扭矩 Nm 0.0159
速度調節常數 N-1 cm-1 rpm 1030
力學時間常數 ms 35.6
摩擦矩 Nm 0.0093
電驅重量 kg 0.078
總重 kg 0.275
軸承 滾珠軸承
電氣數據:
電驅阻抗 Ohm 8.2
電驅電感 mH 4.8
端子阻抗 Ohm 8.4
電壓常數 V/1000 rpm 2.88
扭矩常數 Nm/A 0.0275
啟動電流 A 2.9
最大峰值 A 6.4
電氣時間常數 ms 0.6
熱數據:
最大環境溫度 ℃ 40
絕緣等級符合 VDE標準0530 E
熱時間常數 min 15
溫升 n.v. K/W 6.6
控制器:
推薦控制器:
控制器 DR 2.0
控制器 DR 2
控制器 SR 8
圖片:
工作特性:
圖片:
總體數據:
型號 GNM 2145
編號 1241
系列號 -
額定速度 rpm 6000
額定電壓 V 12
額定電流 A 2
額定功率 W 12
占空比符合VDE 0530標準 S1
防護等級符合 VDE 0530標準 IP 21
旋轉方向 可反轉
連接類型 松管軟線（loose flexible wires）
力學數據:
馬達慣性矩 kgm2 0.0043*10-3
額定扭矩 Nm 0.0191
啟動扭矩 Nm 0.100
失速最大連續扭矩 Nm 0.0248
速度調節常數 N-1 cm-1 rpm 670
力學時間常數 ms 30.2
摩擦矩 Nm 0.0093
電驅重量 kg 0.103
總重 kg 0.350
軸承 球軸承
電氣數據:
電驅阻抗 Ohm 1.35
電驅電感 mH 0.85
端子阻抗 Ohm 1.4
電壓常數 V/1000 rpm 1.48
扭矩常數 Nm/A 0.0141
啟動電流 A 8.6
最大峰值 A 18.5
電氣時間常數 ms 0.6
熱數據:
最大環境溫度 ℃ 40
絕緣等級符合 VDE標準0530 E
熱時間常數 min 15
溫升 n.v. K/W 6.4
圖片:
工作特性:
圖紙:
總體數據:
型號 GNM 2145
編號 1242
系列號 -
額定速度 rpm 6000
額定電壓 V 24
額定電流 A 1
額定功率 W 12
占空比符合VDE 0530標準 S1
防護等級符合 VDE 0530標準 IP 21
旋轉方向 可反轉
連接類型 松線軟管（loose flexible wires）
力學數據:
馬達慣性矩 kgm2 0.0043*10-3
額定扭矩 Nm 0.0191
啟動扭矩 Nm 0.101
失速最大連續扭矩 Nm 0.0248
速度調節常數 N-1 cm-1 rpm 660
力學時間常數 ms 29.7
摩擦矩 Nm 0.0093
電驅重量 kg 0.103
總重 kg 0.350
軸承 球軸承
電氣數據:
電驅阻抗 Ohm 5.5
電驅電感 mH 3.3
端子阻抗 Ohm 5.7
電壓常數 V/1000 rpm 3
扭矩常數 Nm/A 0.0286
啟動電流 A 4.3
最大峰值 A 9
電氣時間常數 ms 0.6
熱數據:
最大環境溫度 ℃ 40
絕緣等級符合 VDE標準0530 E
熱時間常數 min 15
溫升 n.v. K/W 6.4
控制器:
推薦控制器
控制器 DR 2.0
控制器 DR 2
控制器 SR 8 |
