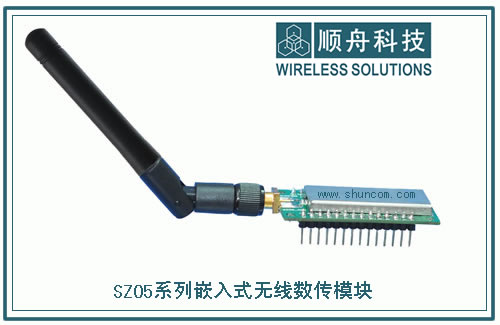

性 能 特 點
主要功能：有線TTL、RS232、485與無線Z-BEE的相互轉換，通過無線ZIGBEE進行組網通信；
無線功能強大：具備中繼路由和終端設備功能；
通信距離遠：最大視距傳輸距離2000米；
抗干擾能力強：2.4G DSSS擴頻技術；
串口應用靈活：透明方式或指令格式傳輸，最高波特率115200；
發送模式靈活：廣播發送或目標地址發送模式可選；
節點類型靈活：中心節點、路由節點、終端節點可任意設置；
組網能力強：星型網、樹型網、鏈型網、網狀網；
網絡容量大：16信道可選，65535個網絡ID可任意設置；
規 格 型 號
|
SZ05 |
-XXX |
-XXX |
-X |
-X |
|
產品系列 |
傳輸距離 |
數據接口 |
接插件類型 |
天線規格 |
|
SZ05 |
-200（200米） |
-TTL |
-Z（雙排針） |
-PCB（板載陶瓷天線） |
|
-800（800米） |
-232 |
-X（排線） |
-SMA（外置天線） |
|
-2K（2000米） |
-485 |
|
|
|
比如： 型號SZ05-200-TTL-Z-SMA，表示SZ05系列無線嵌入模塊、空曠場地傳輸距離為200米、TTL接口、標準2.54間距的雙排針，外接SMA膠棒天線 |
技 術 參 數
傳輸距離 SZ05-200-200M米 SZ05-800-800米 SZ05-2K-2000米
無線頻率 2400-2485M 2.4G ISM免費頻段
調制方式 DSSS 直序擴頻
信道模式 16信道（間隔5M），可指定或自動選擇最佳信道
信道檢測 CSMA/CA
無線速率 固定250K
設備天線 2.4G SMA外置天線
網絡結構 星型、鏈型、樹型、網狀網
網絡ID 65535個可指定
單網容量 65535節點
節點類型 中心節點、路由節點、終端節點可設置
傳輸模式 透明傳輸或指令格式
發送模式 廣播發送或目標地址發送
輸入電壓 DC-5、9、12、24V，標配9V
平均電流 SZ05-200-50MA SZ05-800-60MA SZ05-2K-70MA
峰值電流 SZ05-200-50MA SZ05-800-200MA SZ05-2K-220MA
發射功率 SZ05-200-3dbm SZ05-800-20dbm SZ05-2K-25dbm
接收靈敏度 SZ05-200--92dbm SZ05-800--92dbm SZ05-2K--108dbm
串口速率 波特率1200-115200可設置
接口類型 TTL、RS232、RS485
工作溫度 -40℃-75℃
工作濕度 10%-90%不結露 |
