一、概述

  帶式輸送機液壓卷帶裝置是我公司自主研制用于煤礦井下可伸縮帶式輸送機的標準配套部件，其功能是迅速、快捷的將貯帶倉內貯滿的輸送帶纏繞到卷帶裝置的卷軸上，再通過卷帶裝置的水平旋轉，將成卷輸送帶移送至機架外，然后用輔助運輸工具將輸送帶運走。該設備的應用可顯著的提高工作效率，降低工人的勞動強度。本產品已獲得礦用產品安全標志證書。

二、結構及工作原理

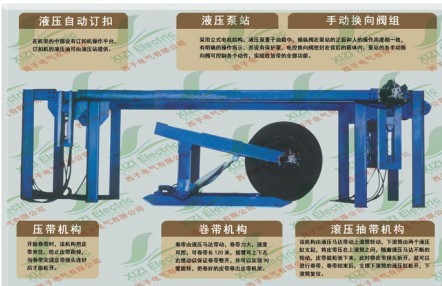

  帶式輸送機用液壓卷帶裝置由機架、液壓泵站、固定夾緊裝置、收放帶裝置、水平推移液壓缸、水平移動夾帶裝置等零部件組成。

  該裝置布置在伸縮帶式輸送機貯帶倉的后方，整套設備的動力均由液壓泵站提供。當貯帶倉貯滿輸送帶時，先通過固定夾帶裝置Ⅰ、水平移動夾帶裝置中的液壓缸把輸送帶夾緊，然后推出水平推移液壓缸中的活塞桿，拉動輸送帶向卷帶裝置方向移動至最大行程。此時固定夾帶裝置Ⅱ夾緊輸送帶，并松開水平移動夾帶裝置，水平推移液壓缸回縮。然后再夾緊水平移動夾帶裝置，并松開固定夾帶裝置Ⅱ，水平推移液壓缸活塞桿推出。此工作過程可反復操作，直至把輸送帶接頭拉至收放帶裝置卷軸附近，抽出輸送帶扣聯接銷軸，將拉出的輸送帶纏繞在卷軸上，松開水平移動夾帶裝置，固定夾帶裝置Ⅱ。啟動液壓馬達，開始卷帶。卷帶結束后，卷帶裝置搖臂旋轉90°，把卷好的輸送帶送到機身外，然后再次通過水平移動夾緊裝置，水平推移液壓桿拉動輸送帶，將輸送帶接頭重新聯接上。松開所有夾帶裝置，收帶工作結束。

 所有夾帶裝置中液壓缸回路中均裝有液壓鎖，可保證液壓缸夾緊力恒定。并安裝防滑落機構，以保證在帶式輸送機正常運行時，不會產生誤夾緊輸送帶的事故發生。

  收放帶裝置由液壓馬達、卷軸、壓板、法蘭、底座、支座、安裝板、搖臂、擺動液壓缸、旋轉液壓缸等零部件組成。輸送帶通過壓板固定在卷軸上，卷軸由銷軸與法蘭聯接，液壓馬達帶動卷軸實現正反向旋轉，擺動液壓缸的伸縮可使搖臂上下擺動，旋轉液壓缸的伸縮可使搖臂水平轉動，從而可以保證輸送帶卷得整齊，并可把卷好的輸送帶轉運到機架外，拆下銷子，即可方便的取下卷軸和卷好的輸送帶。搖臂的水平轉向可以通過改變支座，安裝板的放置進行調整，以適應帶式輸送機布置在巷道左側或右側的要求。

  水平移動夾帶裝置由固定橫梁、移動橫梁、液壓缸、連接板。車輪等零部件組成。液壓缸帶動移動橫梁運動，用于夾緊輸送帶。連接板用于與水平推移液壓缸聯接，從而帶動水平移動夾帶裝置移動。
