ELD194E-2S4多功能網絡電力儀表 貝思特實業（香港）有限公司

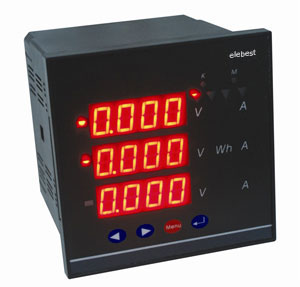

ELD194E-2S4多功能網絡電力儀表
產品型號: ELD194E-2S4
產品價格: 價優
產品品牌: elebest-貝思特

在線咨詢
會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊
  聯 系 人： 丁工
所在區域： 廣東.深圳
辦公地址： 深圳龍華大浪(布龍路鵲山)元芬工業區H棟
郵　　編： 518109
電　　話： 0755-81752595
移動電話： 13480823567
傳　　真： 0755-81753286
電子郵件： elebest@126.com
公司主頁： http://www.cnelebest.com

詳細描述:

一、概述

        ELD194E-2S4多功能網絡電力儀表（以下簡稱儀表）專門針對供配電系統的電力監控需求設計 制造。它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能等；長壽命LED顯示儀表測量參數和電網系統的運行信息；帶有RS485通訊接口，采用MODBUS_RTU通訊規約；儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
　　儀表有多種擴展功能模塊可供選擇：4路模擬量(0～20mA/4～20mA)輸出可實現電量的變送輸出功能；4路開關量輸入和4路開關量輸出可實現本地或遠程的開關信號監測和控制輸出功能（“遙信”和“遙控”功能）。
　　儀表可直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元，模塊化的結構設計，用戶可根據實際需求選擇最為經濟的功能配置，具有極高的性能價格比。
　　儀表可廣泛應用于能源管理系統、供配電網自動化、小區電力監控、成套設備開關柜等場合，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界不同PLC、工控計算機通訊軟件的組網。

二、技術參數

輸 入 網絡 　 三相三線、三相四線
電壓 額定值 AC 57.7V、 100V、 220V、 380V
過負載 持續： 1.2倍 瞬時： 2倍/30s
功 耗 ＜0.5VA(每相)
阻 抗 ＞500kΩ
電流 額定值 AC 1A、 5A
過負荷 持續： 1.2倍 瞬時： 20倍/1s
阻 抗 ＜20mΩ(每相)
頻率 45～65Hz
輸
出		 電能 輸出方式 2路集電極開路的光耦脈沖輸出
脈沖常數 有功10000imp/kwh 無功10000imp/kvarh
起動 在額定電壓，參比頻率及 COS=1 .0的條件下，負載工作
?
電流為0.001In時， 能起動并連 續計量電能
潛動 當施加115%額定電壓，電流回 路無電流時，儀表無電能累加 及脈沖輸出
通訊 輸出方式 RS485
協議 MODBUS_RTU
波特率 1200、 2400、 4800、 9600
模擬量 通道數量 4路
輸出方式 0～20mA、 4～20mA可編程
負載能力 ≤400Ω
開關量 通道數量 4路
輸出方式 繼電器常開觸點輸出
觸點容量 AC 240V/1A
開關量輸入 4路無源干接點輸入方式
顯示方式 LED顯示
測 量 準 確 度 電壓、電流 ± （0.5%FS+1個字）
有功功率、無功功率、視在功率 ± （0.5%FS+1個字）
頻率 ±0.1Hz
功率因數 ±0.01PF
有功電能 ±0.5%
無功電能 ±2.0%
電 源 范圍 AC/DC 85～264V
功耗 ＜5VA
安 全 耐壓 輸入和電源 ＞2kV50Hz/1min
輸入和輸出 ＞1kV50Hz/1min
輸出和電源 ＞2kV50Hz/1min
絕緣電阻 輸入、輸出、電源、機殼之間＞20MΩ
環 境 溫度 工作： －10～50℃ 存貯： －25～70℃
濕度 ≤85%RH，不結露，無腐蝕性氣體場所
海拔 ≤3000m

三、尺寸

儀表外形 面板尺寸 殼體尺寸 安裝開孔尺寸
寬 高 寬 高 深 寬 高
42方形 120 120 110 110 80 112 112
96×96方形 96 96 91 91 100 92 92
