本系列電機的外形安裝尺寸除了兩底腳孔間軸向尺寸“B”之外，符合IEC72國際標準。

本系列電機的性能及技術要求可按照國際電工委員會標準，IEC34-1或西德國家標準DIN57530的要求考核。

本系列電機采用多角形結構，空間利用率高。定子磁軛為疊片式，適用整流器供電，能承受脈動電流與電流急劇變化（負載變化）之工況。磁極安裝有精確定位，因而換向良好。

電機絕緣等級為F級，采用可靠絕緣結構及浸漬工序，保證絕緣性能穩定和良好散熱。

本系列電機具有體積小，性能好、重量輕、輸出功率大、效率高及可靠性高的特點，可以與當今國際先進水平的電機較量。

電動機可用三相全控橋式整流電源，以及不外接平波電抗器而長期工作。額定電壓為160V的電機由單相橋式電源供電，此時電樞回路須接入電抗器以抑制脈動電流，其電感值如表中所示。

1．  技術數據表中的數據應按下列使用條件工作：

A． 海拔不超過1000m;

B． 周圍空氣溫度不大于40℃

C． 工作環境不應含有酸性、堿性或其他對絕緣有腐蝕作用的氣體；

D．電機為連續工作制（S1）

E． 電機電樞賄賂和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電。

F． 本系列電機性能均符合國際GB/T755《旋轉電機基本技術要求》。

2．  電機標準額定電壓為160V，440V。也可根據具體情況派生出220V和400V或其他電壓。

3．  電機額定轉速有3000、1500、1000、750、600、500、400、300、200r/min共九檔。

減小電樞電壓為恒功率調速。調速范圍見技術數據表。不同調速范圍時的負載倍數見附錄1.

在額定電壓以下用調壓調速時為恒轉矩。其最低轉速均規定為不低于20r/min,此時仍能維持額定轉矩，轉速平穩。

4．  標準勵磁電壓為180V，其他勵磁電壓亦可協商。電動機允許強行勵磁，強勵電壓不得超過500V，電動機運行時勵磁電流不得超過額定勵磁電流。

為確保勵磁系統絕緣的可靠性，在斷開勵磁回路時，需在勵磁繞組兩端并聯一個釋放電阻，以防止自感電勢。在標準勵磁電壓時其值約為七倍勵磁繞組電阻（冷態）。勵磁電壓高于標準電壓時，并接釋放電阻值可小于七倍，反之大于七倍。

5．  Z4-315、Z4-355、Z4-400、Z4-450四個機座帶有補償繞組。在Z4-250、Z4-280兩個機座號中派生帶有補償繞組的電機也是可能的。

6．  電機提供有接地標注的接線柱。

7．  技術數據表內地方效率值為額定功率，額定電壓和轉速時的效率，它包括勵磁損耗，不包括鼓風機損耗。

Ⅳ、結構簡介

1．  電機的防護及安裝結構形式：

a.       整個系列防護形式均為IP21S；

b.       安裝方式符合國際GB/T997規定，本系列具有下列安裝形式

2．  冷卻方式：

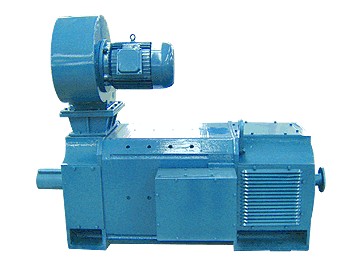

整個電機系列的冷卻方式均為他冷、強迫通風，在徑向配有騎式鼓風機，獨立供電，并附空氣過濾器。電機可制成IC-06，IC-17，IC-37三種冷卻方式。

a.       Z4-100~Z4-160，其鼓風機裝于非傳動側。

b.       Z4-180~Z4-450，其鼓風機裝于傳動側。

c.       各種座號所需的冷卻風量、風壓及風機電動機功率為：（見表1）

以下五種冷卻方式也可接受訂貨，但先要咨詢。

a.       中心高100至250機座可制成IC410全封閉自冷式電機。

b.       中心高160至250機座可制成IC05鼓風機裝在電機非傳動側的他冷式電機。

c.       中心高100至180機座可制成IC01電機軸上自帶風扇的自冷式電機。

d.       中心高160至315機座可制成IC666電機帶有獨立空/空冷卻器的全封閉冷卻空氣內循環的電機。

e.       中心高160至450機座可制成IC86W電機帶有獨立空/水冷卻器的全封閉電機。

1．  出線盒的位置，從傳動側視之，在機座右側。根據需要也可裝于機座左側或上方。

2．  電機可配帶測速發電機等附件于非傳動端。

3．  電機的傳動方式為彈性聯軸器連接。機組配合須小心對準。

對于徑向力的傳動方式（皮帶或齒輪傳動），其允許承受的徑向力不應大于下列曲線上的數值（見附錄2）

電機造型緊湊、美觀。出線盒寬敞，接線和維修方便。

備注：技術數據表中的規格、功率，和弱磁調速范圍等僅供參考，為了不斷采用新技術，表中的數據會有變動。

訂貨說明

1．  訂貨前，請先查閱產品目錄，明確所需產品的型號規格等數據。如所需品種、規格與目錄中有出入，請即與我廠聯系。如有特殊要求，請事先提出具體而明確的要求，與我公司有關部門協商，經同意后簽訂合同或試制協議。

2．  訂貨時請注明電機型號、功率、電壓、轉速、工作制、結構類型、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件，備品名稱等。
