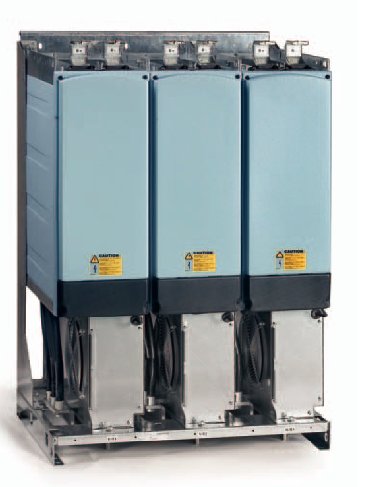

VACON NX系列共直流母線產品

      Vacon全面提供適合各種復雜要求的公直流母線產品，其中包括多種前端單元，逆變單元和制動斬波單元，功率范圍從1kW到2000kW,電壓范圍從380V到690V.
     Vacon共直流母線產品基于Vacon NX系列的先進產品技術,可提供多種組合方式。在共直流母線系統中，制動狀態的逆變單元產生的電能可直接被母線上處于電動狀態的逆變單元所使用。

完整的產品范圍

      前端單元可將輸入側的交流電壓和電流轉換成直流母線上的直流電壓和電流。從而將能量從電源側傳遞到直流母線上（特定情況下，能量亦可反向傳遞）
      AFE（活動前端單元）是共直流母線系統中的雙向整流裝置，需要在輸入側配裝外部LCL濾波器。AFE適用于要求電網諧波非常低的應用場合。
      FFE（基本前端單元）是共直流母線系統中的雙向整流裝置。在電動狀態時的工作模式類似于一個二極管橋，反饋能量時則像一個非并聯的晶閘管橋。在FFE中，晶閘管被IGBT替代。輸入側配有專用的電抗器。FFE適用于對電網諧波要求不高的應用場合。
      NFE（無回饋前端單元）是共直流母線系統中的單向（電動方向）整流裝置，使用二極管和晶閘管元件，工作模式如同一個二極管橋。輸入側配有專用的電抗器。NFE單元可以給直流母線充電，適用于對電網諧波要求不高且無需能量回饋的場合。
逆變單元
      INU（逆變單元）是一個雙向的直流供電逆變器，用于對電機的供電和控制。INU從直流母線上獲得電能。如果需要直接連接到直流母線電壓上，則應加裝充電回路。75kW以下逆變單元的直流供電側的充電回路是內置的，75kW以上則需外加充電回路。
制動斬波單元
      BCU（制動斬波單元）是一個單向能量傳遞單元，用于將直流母線上多余的能量傳遞給耗能電阻并轉化成熱能消耗掉。BCU需要加裝耗能電阻。
