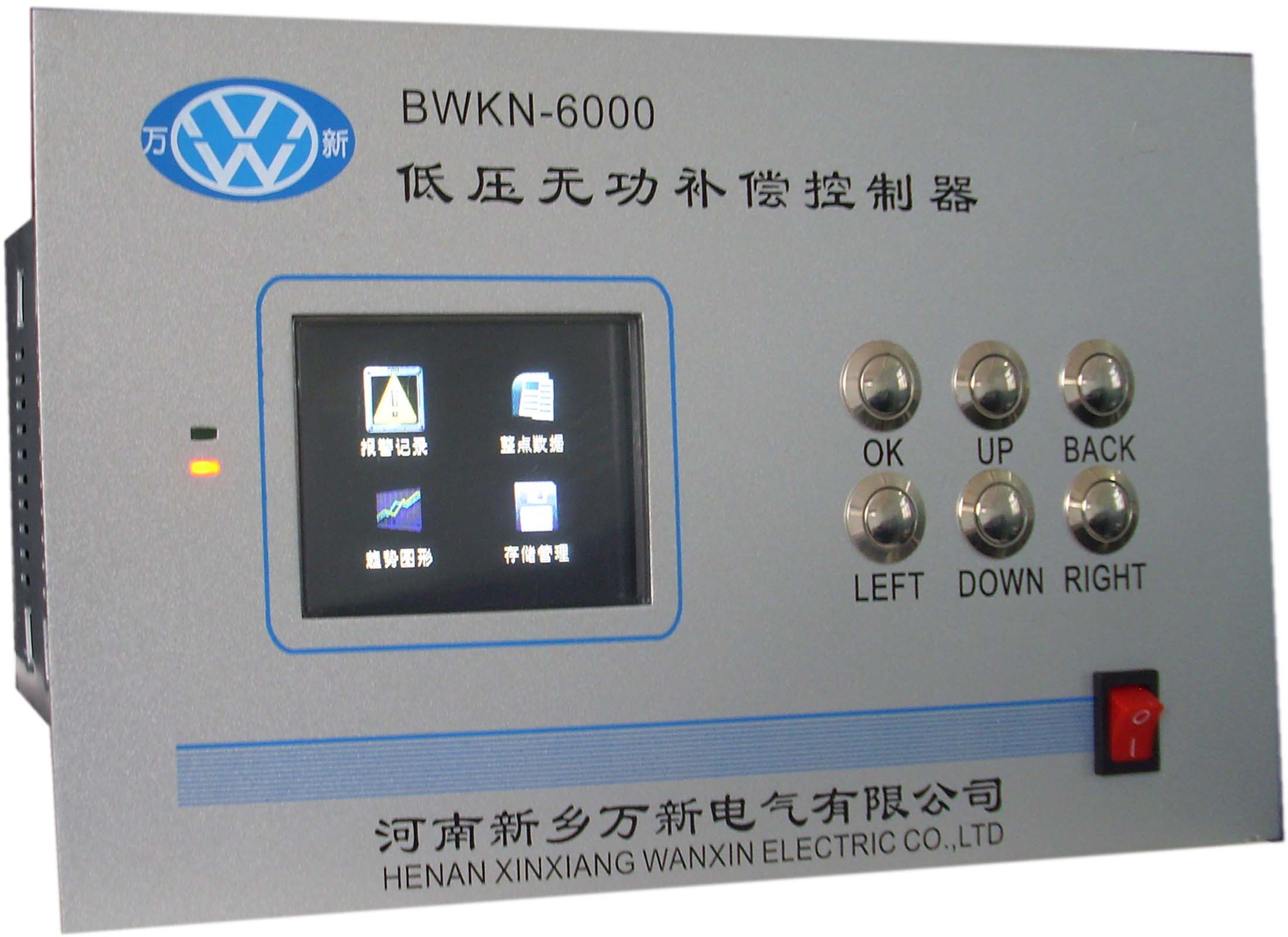

BWKN-6000系列動態無功補償控制器,采用32位ARM芯片，擁有更優秀的計算能力與穩定的性能，同時使用了彩色高亮液晶顯示，集成化的顯示功能，可測量顯示三相電壓 電流 無功 有功 視在功率 三相電壓電流諧波畸變率及柱狀圖，各相電容投切狀態及可用容量，全中文的操作頁面，及128兆的數據存儲空間可存儲一年內每天每小時的電網數據及故障記錄。可調的采樣模式，優秀的抗干擾能力，可適應各種復雜的使用環境。

1.1產品簡介

BWKN-6000動態無功補償控制器采用32位ARM微處理器芯片、多任務操作系統內核。海量存儲，交流采樣技術、LCD中文顯示，四象限分析等技術，實現了實時數據采集、通訊、歷史數據存儲、故障報警、電網諧波分析、無功補償?shù)裙δ埽�可以控制多達16路電容組、16路開關量監測，可以直接連接電腦進行聯機操作。

主要應用于低壓配電網，監測配電變壓器、配電線路運行狀態和補償電網無功，根據無功功率大小，功率因數和電壓范圍，自動控制電容器投切進行補償，有效地提高供電電壓質量、提高配電網絡的安全穩定及經濟運行水平。

該產品是與機械產品的完美結合，有效的延長了機械產品的使用壽命，產品通過了電力工業部無功補償成套裝置質量檢測中心的檢驗。

1.2功能特點

1.2.1可靠性極高，確保安全

◆    在正常工作時，CPU作為主控計算機，是整個控制電路的核心，實現采樣的數據計算，邏輯控制，接收信號并進行控制計算、顯示發。

◆    所有的對外接線端子均可承受上千伏的電壓沖擊而不影響正常工作，電路具有極高的抗干擾能力。

◆    優越的“軟件電子狗”電路和容錯技術，可以自動發現程序運行錯誤并瞬間復位計算機，杜絕了“死機”現象，因此本產品沒有“復位”鍵。

◆    獨有的“硬件電路故障保護電路”，確保控制器內任意電路損壞后或“死機”瞬間都不會引發輸出誤動作，保證了本產品有朝一日損壞后不會成為定時炸彈。

1.2.2自動化程度高，操作方便

◆    “傻瓜機”的設計風格，簡單、實用的個性。自動運行時完全不需人為干預，出現問題時自動退出故障設備。

◆    大屏幕液晶顯示器、中文顯示、圖形界面和菜單操作和設置，還有方便用戶使用的快捷鍵。設置的參數永久保存，不受停電影響。

1.2.3通用面廣，適應性強

◆    既可以控制等容量電容器又可控制不等容量電容器或者等容和差容混合情況。

◆    根據用戶類型的不同，既可以僅控制無功，也可兼顧電壓和功率因數的原則進行電壓無功的綜合控制。

◆    具有供值班員使用的運行設置和供安裝維護人員使用的調試設置。用戶無需提供變電站設備參數和運行情況。

◆    具有自動控制、手動操作等多種工作方式。

◆    具有標準工業RS/485通信接口。

1.2.4電容控制算法先進

◆    對同容量電容，按無功容量決定投切，按動作次數的多少選取電容實行均衡投切。

◆    對不同容量電容，按無功量大小自動選擇匹配電容逐個投入和切除并兼顧動作次數，不會出現投切振蕩。

◆    對既有不同容量電容，又有等容量電容情況，可先按無功量大小自動選擇匹配電容容量，再根據動作次數對等容電容實行均衡投切。

◆    可以實現電容組合投切，以最少的電容組數實現最佳的電容控制。例如三組電容可產生七種電容量。控制更精確，無功補償一次到位。減少成套裝置的成本和空間。對電容容量比值關系無限制。

◆    可以按照任意指定次序?qū)Φ热莼虿坏热蓦娙葸M(jìn)行投切。

◆    可任意撤出停運的電容而不影響控制。

◆    可定義輸出通道為電容控制或電抗器控制，電容、電抗器投切不碰面。

1.2.5保護和故障診斷

◆    能抵抗嚴重的諧波干擾，不會出現控制電壓誤判并引起誤動作。

◆    具有動態自檢功能，控制器內部控制參數出錯以及非嚴重性故障均可報警并閉鎖。

◆    當出現電網電壓過高或過低時，自動切除電容后報警并閉鎖，故障消失后可自動恢復工作。

◆    裝置具備上電保護、掉電保護、過壓保護、欠壓保護、欠流保護、過流保護等多種保護功能。

1.2.6顯示功能

◆    可分別顯示網線的電壓、電流、功率因數、無功功率、有功功率、諧波。

◆    可分別顯示網線的電壓、各次諧波含量和諧波畸變率，用戶端可以方便的分析和了解補償后的電網的質量狀態。

◆    屏幕漢字提示將執行的投切動作。

◆    顯示控制器控制方式、電容器運行狀態和可投入運行的電容器組。

◆    顯示各電容組的通斷狀態。

◆    顯示日期、時間。

◆    在自動方式控制時，預先顯示控制動作名稱，稍后再實際輸出動作，提高運行安全性。

◆    在提示方式控制時，能明確提示各電容的投、切，特別適合試運行期使用和對自動控制有顧慮的用戶。

◆    出現異常情況時，能明確提示故障名稱，不用臨時查找說明書，以便及時處理故障。

1.2.7安裝維護方便

◆    系統測試功能可現場觀測所有外部接入信號和通斷輸出接點，方便快速地安裝調試。

◆    增益調節功能可使維護人員在控制器面板上用按鍵直接修正顯示精度。

◆    通用的電路板和模塊化設計，進出口端子輸出，先進的可編程序器件易于維護升級。

1.2.8催款功能

◆    對信譽低的用戶可使用催款功能，在到達規定的運行日期后，自動啟動催款功能，停止控制器的工作。用戶必須得到生產廠家的解除碼，自行恢復控制器工作。可協助你要回欠款。

1.2.9事件記錄

◆    各組電容的投入、切除動作以及日期、時間。

◆    可記錄多個事件，記錄的內容不受停電影響，便于追憶運行和故障情況

◆    各種異常報警事件以及日期、時間。

1.3技術參數

第二章 安裝與接線

2.1安裝說明

將監控終端儀表裝入裝置面板開孔糟內（開孔152MM×262MM）內，緊固螺釘將監控儀固定在裝置面板上。如圖：卡子卡在開孔上,螺絲擰緊。

第四章 聯系方式

投切模式操作說明

1. 控制器可以選擇三種投切模式，分別為：濾波模式，循環模式和共分模式。
2. 在濾波模式下電容投切按先投后切順序進行。在循環模式下電容投切按先投先切順序進行，控制器根據系統所缺總無功對電容進行篩選組合補償。共分模式下電容投切先共相補償，然后根據每一相電路所缺無功進行分相精補，對于相同容值電容也是按循環模式投切，補償為一次補償?shù)轿弧?/SPAN>
3. 模式選擇操作：首先進入?yún)��?shù)設置界面，指向【投切模式】參數，里面有三種投切模式項，分別為濾波、循環和共分，選定所需模式保存。然后更改【共補路數】和【分補路數】參數，最后對每一路電容容值進行設定分配。
4. 模式詳解及端子分配

循環模式下系統固定為16路，不能對兩個路數設定項進行操作，在使用過程中如果有多余的路數用不到，可以將此路電容容值設為0即封鎖此路不再進行投切操作。

濾波模式可設定濾波回路和精補回路，濾波回路投切按先投后切順序進行，精補回路控制器可根據現場所缺無功靈活進行投入和切除。次模式需設定參數【共補路數】和【分補路數】,【共補路數】為濾波路數，所占用端子路數為設定值，在端子分配上占用K1到Kn(n為所設定共相路數)，設定值在1－(16-【共補路數】)之間。【分補路數】為精補路數，所占用端子路數為設定值，在端子分配上緊跟濾波所占端子后，設定值在0－(16-【分補路數】)之間。例如：假如【共補路數】設定10，【分補路數】設定6，具體的端子分配為，K1-K10為濾波回路，K11-K16為精補回路。

如果選擇共分模式的話也需要設定參數【共補路數】和【分補路數】,【共補路數】為共相路數，所占用端子路數為設定值，在端子分配上占用K1到Kn(n為所設定共相路數)，設定值在1－(16-【分補路數】×3)之間。【分補路數】為分相路數，所占用端子路數為設定值×3，在端子分配上緊跟共相所占端子后，先分配A相，然后為B相，然后C相,設定值在1－（16-【共補路數】）/3之間。例如：假如共相設定10，分相設定2，具體的端子分配為，K1-K10為共相，K11,K12為A相的1，2路，K13,K14為B相的1，2路,K15,K16為C相的1，2路。
