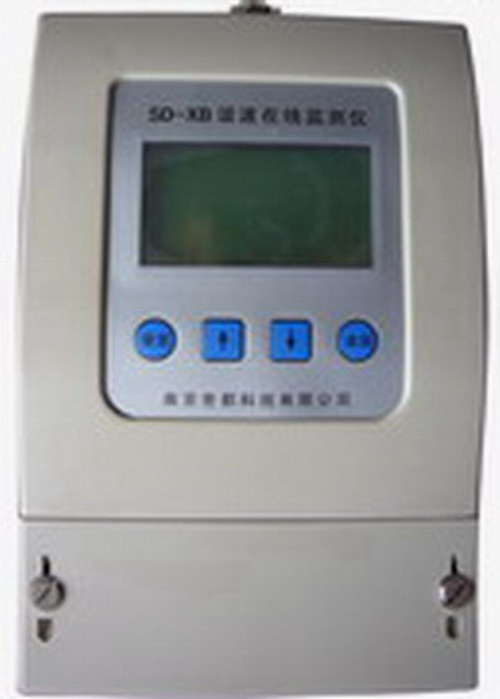

PD-XB型三相諧波在線監測儀
主要用途：
對變電站母線或低壓電網的頻率、諧波、電壓、電流、功率因素、正負序電壓、正負序電流、不平衡度、無功、有功、有功電度、無功電度等電量進行全天候的監測，為全面掌握電網質量、電網改造和電網諧波治理提供依據。
適用場合
1、6—500 kV/50Hz 高電壓電網的二次回路AC100V/50Hz。
2、0.4 kV/50Hz 低壓電網。(選用SD-XB-220型)
功能特點：
儀表監測并實時顯示如下電能參數
- 三相電壓、電流和電網頻率、功率因數。
- 三相 3-31 次諧波電壓、諧波電流含有率。
- 三相電壓、電流諧波總畸變率。
- 三相電壓、電流不平衡度（ξ）
- 正序電壓、負序電壓、正序電流、負序電流和零序電流。
- 三相有功功率，無功功率，有功電度、無功電度。
- 運行時間
保護措施
- 過壓、過流保護和雷擊防護。
- 失電保護、一年內數據不丟失。
統計數據：
1、電壓質量數據包括
1.1 運行總時間、合格時間、合格率。
1.2 超上限時間、超上限率、超下限時間、超下限率。
1.3 最大電壓值、最小電壓值及其出現的時間。
2、諧波監測數據包括。
2.1 總諧波電壓含量及畸變率、3-31 次諧波電壓分量及含有率。
2.2 總諧波電流含量及畸變率、 3-31 次諧波電流分量及含有率。
2.3 諧波電壓畸變合格時及合格率、畸變最大值及其出現的時間。
2.4 諧波電流畸變合格時及合格率、畸變最大值及其出現的時間。
測量精度
- 電壓測量： 0.5 級。
- 頻率偏差不大于：0.01Hz
- 時鐘誤差：每天≤± 1s ，每年≤± 5min
- 最大功耗：＜ 5VA
- 電網諧波測量精度： B 級
數據采集與管理
- 具有 RS232 、 RS485 標準通訊端口，可用 PC 機現場采集。
- 上位機基于 WINDOWS 操作平臺，各種采集的數據都能自動生成各種報表、曲線、棒圖。
- 報表可根據需要轉換為 WORD 或 EXCEL 格式打印。各種報表、曲線和棒圖均可通過 EMAIL 對外發送。
|
