執行標準：DL/T849.6-2004

   該設備主要用于以下方面：
    1、6kV-500kV高壓交聯電纜 的交流耐壓試驗
    2、各種發電機的交流耐壓試驗

    3、10-500kV開關柜，GIS和SF6開關的交流耐壓試驗

    4、6kV-500kV變壓器的工頻耐壓試驗
    5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

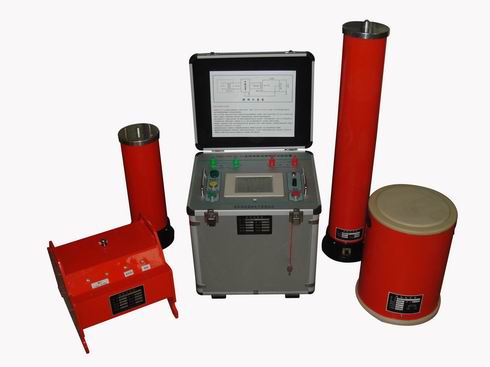

    該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。

1)       內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2)       自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3)       自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)       自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5)       耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)       全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)       軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8)       自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)       液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10)   保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)        過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)        過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)        擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)        斷電保護：試驗電源斷電后，裝置能快速保護

11)   變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動
