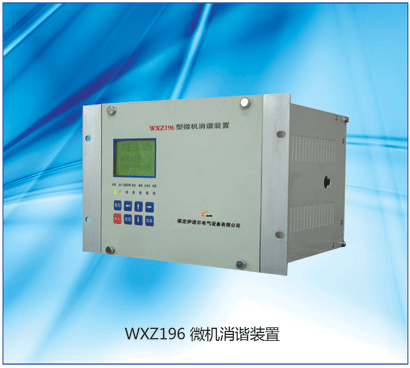

ENR-WXZ196系列微機消諧裝置

保定市伊諾爾電氣有限公司

產品型號:	ENR-WXZ196
產品價格:	價優
產品品牌:	伊諾爾

會員在線咨詢，免費獲取《電氣自動化簡訊》雙月刊

聯 系人：解濤

所在區域：	河北.保定
辦公地址：	保定市樂凱南大街262號
郵　　編：	071000
電　　話：	0312-3265137
移動電話：	13933979087
傳　　真：	0312-3265157
電子郵件：	bdenr@163.com

公司主頁：	http://www.enrdq.com

詳細描述:

ENR-WXZ196系列微機消諧裝置
一、概述
ENR-WXZ196系列微機消諧裝置是我公司針對于66KV、35KV、10KV、6KV、3KV及以下電壓等級的中性點不接地或經電阻、消弧線圈接地系統，由于鐵磁諧振而時常發生的電壓互感器（PT）燒毀甚至爆炸的惡性事故，新近研制生產的一種智能消諧裝置。本裝置利用80C196單片機作為檢測、控制的核心元件，采用大功率、無觸點元件消諧，以液晶顯示器（LCD）、信號指示燈、微型打印機為人機接口，配以最先進的智能化軟件，從而使操作更簡單、更直觀、更準確。
該裝置可實時監測并顯示PT開口三角電壓 17Hz、25Hz、50Hz、150Hz 四種頻率的電壓分量，發生故障時可迅速啟動，并可以區分過電壓、鐵磁諧振以及單相接地，給出相應的報警信號；如是諧振故障，可迅速啟動消諧器件進行消諧；并配有通信接口把故障信息傳送至有關部門，實現遠動控制。
二、工作原理
本裝置采用了80C196單片微機作為核心，對PT開口三角電壓（即：零序電壓）進行循環檢測，在正常工作情況下，該電壓在30V以下，裝置內的大功率消諧元件處于阻斷狀態，對系統無任何影響。當PT開口三角電壓大于30V時，說明系統出現故障，本裝置對電壓互感器開口三角電壓進行數據采集，然后對數據進行分析，判斷出當前的故障狀態；如果是某種頻率的鐵磁諧振，迅速啟動消諧電路予以消除。如果是過電壓或接地，裝置給出相應的報警信號。
對于各種故障，裝置可以分別給出報警信號和顯示、打印，并自動記錄、存貯有關故障信息，并上報給上位機。
三、技術參數
1、工作電源：DC/AC220V；
2、電壓等級：1個；
3、母線段數：1-4段；訂貨時說明；
4、可消除諧振頻率：17Hz（3分頻）、25Hz（2分頻）、50Hz（工頻）、150Hz（3倍頻）及以上頻率的鐵磁諧振。
四、使用條件
1、環境溫度：－25℃～55℃；
2、相對濕度≤95%；
3、大氣壓力80～110Kpa；
4、海拔高度≤2000米；
5、周圍介質無導電塵埃與導電金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
五、裝置特點
1、數據采集、運算、邏輯判斷、控制輸出等速度快，精度高，抗干擾、自檢及自恢復能力強；
2、綜合國內各種先進技術，多年的現場運行經驗，性能穩定，安全可靠；
3、采用采用寬溫液晶顯示器（LCD），中文菜單，顯示信息直觀；（中英文菜單需告知）；
4、實時顯示PT開口三角電壓4種頻率（3分頻/17Hz、2分頻/25Hz、工頻/50Hz、3倍頻/150Hz）的電壓分量；
5、可以判別過電壓、鐵磁諧振以及單相接地，并對鐵磁諧振迅速消除；對各種故障均可給出告警信號并顯示、打印和保存有關信息；并可以及時打印輸出故障報告（故障類型、故障時間及PT開口三角電壓4種頻率的電壓分量）；
6、有記憶功能，可存儲最近發生的故障信息，掉電后不丟失；
7、采用大功率、無觸點消諧元件，啟動迅速；
8、調試和維護簡單、方便；
9、適用于各種電壓等級的PT；
10、可配置通信接口把各種故障信息傳送至有關部門，適用于無人職守變電站；
11、可監測1段母線電壓。

六、選型須知

選擇型號	母線段數	通訊	打印功能	設計附錄圖
ENR-WXZ196	1段母線	有（232、422、485）	無\有	端子圖詳見圖三

注：

1、本裝置的電源可以采用AC220V或者DC220V；如需要其它電壓等級的電源，在訂貨時請注明。

2、請注明通訊接口方式（例如：485通訊接口，出廠默認為232通訊方式）。

3、如需要打印機打印功能，訂貨時請注明。

七、通訊規約
1、初始化方式
8位數據位，1位起始位，1位停止位，異步，無奇偶校驗，半雙工，波特率1200～9600bps，串行口：RS232/RS485/RS422
2、接線方法：
⑴RS232接口：接口芯片為MAX232
內部引線：無短路塊；
外部引線：TXD輸入線   裝置外部端子編號（TXD）：13
               RXD輸出線   裝置外部端子編號（RXD）：14
               GND地線   裝置外部端子編號（GND）：17
⑵RS422接口：接口芯片為MAX491
內部引線：將422A與T232、422B與R232分別用短路塊短路；
外部引線：T+   裝置外部端子編號（Y422）----16
               T-   裝置外部端子編號（Z422）----15
               R+   裝置外部端子編號（TXD） ----13
               R-   裝置外部端子編號（RXD） ----14
⑶RS485接口：
內部引線：同RS422口；
外部引線：13與16短接，14與15短接；
                TXD   裝置外部端子（TXD）------13
                RXD   裝置外部端子（RXD）------14

八、選型說明

序號	型號	說明
1	ENR-WXZ196-Ⅰ	具有診斷、報警、記錄、消除功能。
2	ENR-WXZ196-Ⅱ	具有診斷、報警、記錄、消除、通訊功能。
3	ENR-WXZ196-Ⅲ	具有診斷、報警、記錄、消除、打印功能
4	ENR-WXZ196-Ⅳ	具有診斷、報警、記錄、消除、通訊、打印功能。
