三、通信平臺
水司調度中心、各水廠、各職能部門之間數據通信在局域網內完成；水廠與調度中心之間一般租用或鋪設光纖；水源井與水司調度中心之間采用GPRS無線通信。
四、水源井遠程測控終端的功能特點、產品結構及使用要求。
1、水源井遠程測控終端的功能特點：
◆ 采集水井水位、出口壓力、出水流量、閥門開度、安防報警等信息。
◆ 采集水泵啟停狀態、運行時間、工作電流、工作電壓、電能等電參數。
◆ 支持水泵啟動柜手動控制、自動控制、遠程控制水泵的啟停，控制模式可轉換。
◆ 電流過大、缺相、水位過低、控制柜保護、井房停電、閑人進入等狀況發生時，立即上報告警信息。
◆ 支持GPRS、短消息等無線通信方式。
◆ 存儲、顯示、查詢井房監測數據及工作參數。
◆ 支持就地、遠程設備維護。
2、產品結構
為適應不同場合，終端設備設計成兩種外形結構：室內型、室外型。

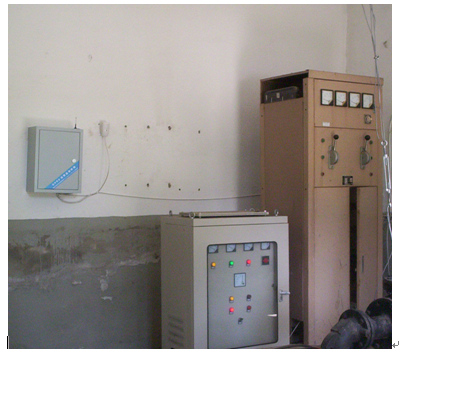

室內型：安裝在泵房?jī)?nèi)。
室外型：有防水功能，安裝在室外。
3、終端設備配置表
|
序號 |
部件名稱 |
數量 |
備注 |
|
1 |
GPRS數據傳輸模塊 |
1 |
DATA-6100 |
|
2 |
水資源控制器 |
1 |
DATA-7201 |
|
3 |
控制變壓器 |
1 |
380VAC/220VAC |
|
4 |
電壓變送器 |
1 |
三相，標準信號輸出 |
|
5 |
電流變送器 |
1 |
三相，標準信號輸出 |
|
6 |
信號繼電器 |
2 |
12VDC供電 |
|
7 |
中間繼電器 |
2 |
220VAC供電 |
|
8 |
開關電源 |
1 |
220VAC/12VDC |
|
9 |
備用電池 |
1 |
7Ah/12VDC |
|
10 |
轉換開關 |
1 |
兩位控制按鈕 |
|
11 |
空開及端子 |
1 |
10A |
|
12 |
串口信號轉換模塊 |
N |
依據采集的串口儀表進行配置 |
|
13 |
各種避雷器 |
N |
依據安裝使用環境進行配置 |
|
14 |
金屬機箱 |
1 |
600×450×250 mm |
4、終端設備工作原理示意圖
5、水源井遠程測控終端注意事項
◆根據安裝使用環境選用室內型、室外型產品。
◆安裝地點有GPRS信號。
◆確定水位、壓力等變送器信號輸出類型，確定流量?jī)x表的廠家、型號、信號輸出類型。
◆確定水泵啟動類型，確定水泵控制模式。
◆閥門與泵的聯動控制由水泵啟動控制柜完成。
五、水廠監控中心
水廠監控中心計算機通過訪問水司調度中心服務器上的生產調度系統，實現對所轄水源井及廠內設備的監控。
1、水廠監控中心主要功能
◆ 遠程監測所轄水源井的工作情況、安防情況，遠程控制所轄水源井水泵的啟停；
◆ 在線監測水廠內加壓泵等設備的工作情況，控制加壓泵等設備的啟停。
◆ 在線監測水廠內水池水位；進廠原水流量；出廠清水流量和壓力。
◆ 在線監測出廠水的濁度、PH值、余氯等水質指標。
◆ 在線監視水廠大門、制水車間等重要部位的圖像。
◆ 生成各種報表，顯示各種數據曲線。
2、水廠監控中心網絡結構
說明：
一般情況下，水廠值班員通過訪問調度中心服務器控制水源井水泵。如果水司調度中心不具備條件，可以設計成水廠計算機與所轄水源井直接通信模式，完成遠程測控操作。
3、水廠監控中心配置
|
水廠監控中心 |
客戶端計算機 |
2 |
聯想商用 |
|
交換機 |
1 |
100M H3C |
|
不間斷UPS電源 |
1 |
1000VA |
|
標準機柜 |
1 |
19吋 1800mm |
|
操作系統軟件 |
2 |
Windows XP |
六、水司調度中心
水司調度中心可監測整個城市供水管網的壓力及流量；監測水司所有水源井、水廠、加壓泵站設備的工作情況；存儲、查詢所有監測及操作信息；指揮水廠科學供水。
1、水司調度中心硬件網絡結構
2、水司生產調度中心軟件結構
生產調度軟件采用B/S結構或B/S+C/S結構，軟件在調度中心服務器上運行，使用者通過水司局域網瀏覽并進行操作；工種不同、職位不同，所授予的使用權限就不同。
生產調度系統如果已經應用了進口或國產組態軟件，可使用我公司的數據通信服務軟件，將水源井遠程測控終端等設備接入生產調度系統。
3、 調度中心配置
|
安裝位置 |
設備、軟件名稱 |
數量 |
備注 |
|
水司調度中心 |
服務器 |
2 |
1臺通信、1臺數據 |
|
客戶端計算機 |
2 |
聯想商業 |
|
交換機 |
1 |
1G H3C |
|
路由器 |
1 |
100M H3C |
|
硬件防火墻 |
1 |
100M H3C |
|
不間斷UPS電源 |
1 |
3000VA |
|
標準機柜 |
1 |
19吋 2000mm |
|
數據庫軟件 |
1 |
SQL Server 2000 |
|
服務器操作系統軟件 |
2 |
Windows 2003 Server |
|
客戶端操作系統軟件 |
2 |
Windows XP |
|
水司生產調度系統軟件 |
2 |
DATA-SD01 |
注：本系統所需設備及軟件最終依據每個水司具體需求而定。
