簡介

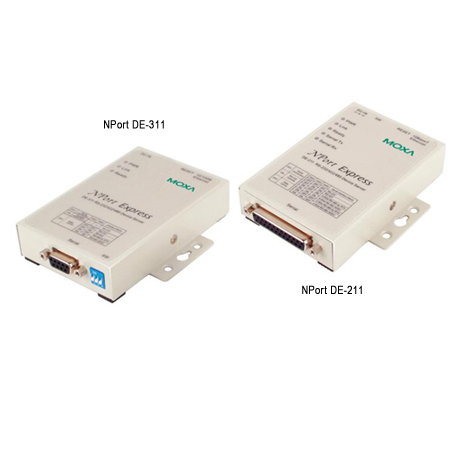

NPort® DE-211和DE-311是1串口設備服務器，支持RS-232，RS-422，4線RS-485和2線RS-485。DE-211支持10Mbps以太網通信，串口采用DB25孔式接頭。DE-311支持10/100Mbps以太網通信，串口采用DB9孔式接頭。這兩款設備服務器尤其適合電子顯示屏，PLC，流量計，氣體儀表，CNC機床和讀卡器聯網的應用。

特點

• RS-232/422/485接口三合一串口界面
• 支持Driver模式，以及TCP Server/Client，UDP，
• Ethernet Modem，Pair Connection等模式
• 支持Windows和Linux標準的Real COM/TTY驅動程序
• 支持10 M和100 M自適應以太網絡
• 支持2線/4線的RS-485數據流向自動控制ADDC®專利
• 所有端口提供內嵌15 KV ESD保護
• 以太網 口數量：1
  速率：
  NPort® DE-211：10 Mbps，自適應 MDI/MDIX
  NPort® DE-311：10/100 Mbps，自適應 MDI/MDIX
  接頭：8-pin RJ45
  電磁隔離保護：內建1.5 KV
  串口 數量：1個
  串口標準：RS-232/422/485（由DIP開關選擇）
  端口類型：
  NPort® DE-211：DB25孔式
  NPort® DE-311：DB9孔式
  串口線性保護：全信號15 KV ESD
  RS-485數據流向：ADDC® (專利保護的數據流向自動控制功能)
  串行通訊參數 數據位：5，6，7，8
  停止位：1，1.5，2
  校驗位：None，Even，Odd，Space，Mark
  流控：RTS/CTS，XON/XOFF
  波特率：50 ~ 230.4 Kbps
  串行信號 RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
  RS-422：Tx+，Tx-，Rx+，Rx-，RTS+，RTS-，CTS+，CTS-，
  GND
  RS-485 (2線)：Data+，Data-，GND
  RS-485 (4線)：Tx+，Tx-，Rx+，Rx-，GND（僅DE-211）
  軟件特點 網絡協議：DHCP，BOOTP，Telnet，TCP，UDP，IP，ICMP，
  ARP
  配置：Serial Console，Telnet Console，Windows Utility
  Windows實時COM驅動：Windows 95，98，ME，NT，
  2000，XP x86/x64，2003 x86/x64，Vista x86/x64，2008
  x86/x64，Embedded CE 5.0/6.0，XP Embedded
  固定TTY驅動：：SCO Unix，SCO OpenServer，UnixWare
  7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，
  FreeBSD，AIX 5.x，HP-UX 11i
  Linux實時TTY驅動：Linux kernel 2.4.x，2.6.x
  機械特性 外殼：金屬，IP30防護等級
  重量：480 g
  尺寸:
  無掛耳：67 x 100.4 x 22 mm (2.64 x 3.95 x 0.87 in)
  有掛耳：90.2 x 100.4 x 22 mm (3.55 x 3.95 x 0.87 in)
  工作環境 工作溫度：0 ~ 55 °C (32 ~ 131 °F)
  工作濕度：5 ~ 95% RH
  存儲溫度：-40 ~ 85 °C (-40 ~ 185 °F)
  電源需求 輸入電壓：
  DE-211：12 ~ 30 VDC
  DE-311：9 ~ 30 VDC
  電源功耗：
  NPort® DE-211：180 mA @ 12 V，100 mA @ 24 V
  NPort® DE-311：300 mA @ 9 V，150 mA @ 24 V
  安規認證 EMC：CE (EN55022 Class B，EN55024 Class B)，F(xiàn)CC
  Part 15 Subpart B
  安全：UL (UL60950)，TÜV (EN60950)
  醫療：EN60601-1-2 Class B，EN55011 (僅DE-311)
  MTBF (meantime between failures)：
  NPort DE-211：347822小時
  NPort DE-311：225529小時
  保修期5 年
