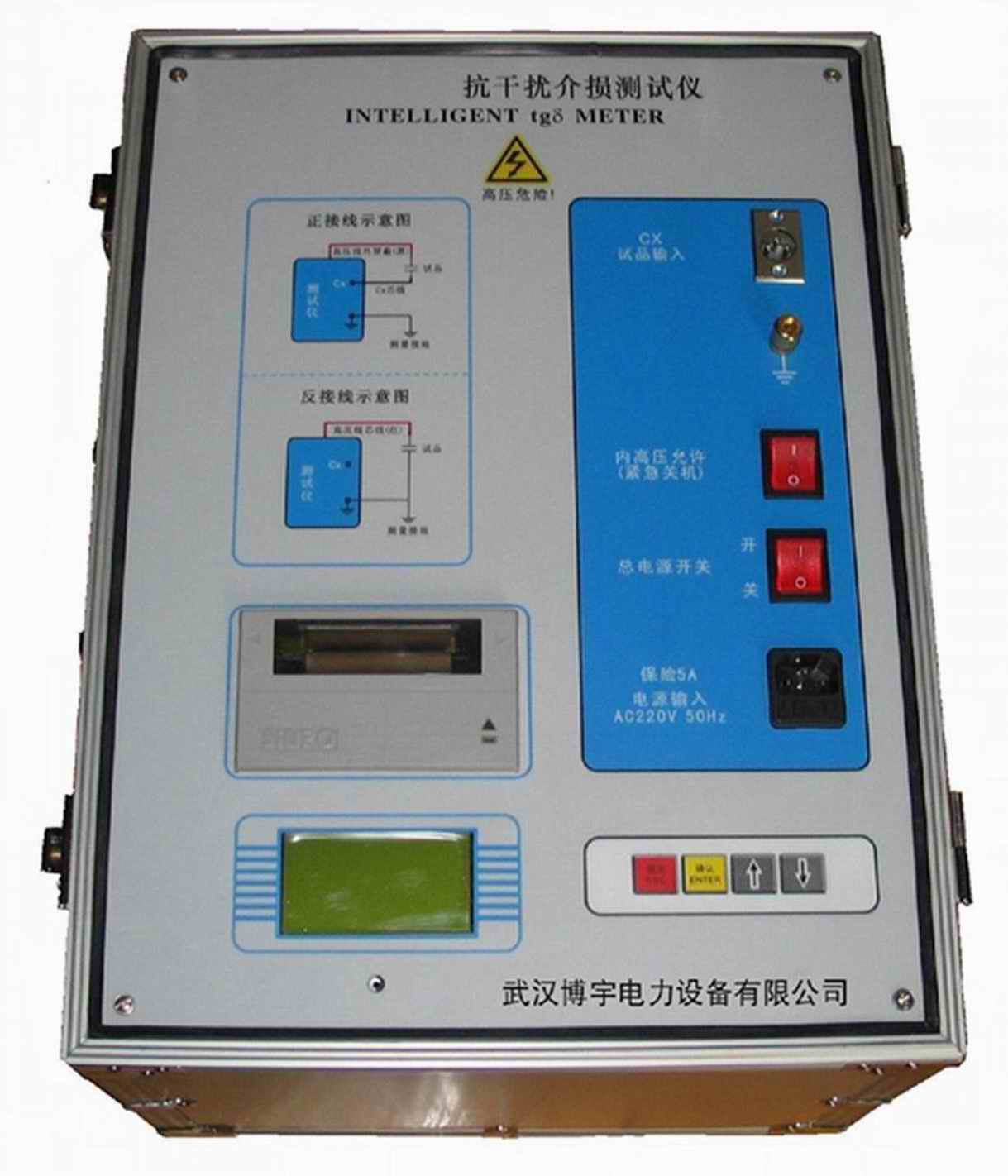

BYJS-5型抗干擾介損自動測試儀

主要用途：

該儀器是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。

主要特點:

該儀器能保證在強電場干擾下準確測量，一次操作，自動完成全過程的測量；還在GWS-4型基礎上增加了中文菜單功能；還可用正、反接線方法測量不接地或直接接地的高壓電器設備；儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施；操作簡單、安全，可打印測量結果。

技術參數：

高壓輸出：2KV、5KV、10KV  三檔

測量范圍：tgδ<50%、30PF

          2kV   Cx<15000pF

          5kV   Cx<300000pF

          10kV  Cx<600000pF

tgδ范 圍：精度（正、反接法）

tgδ＜15%　　     △ tgδ:±(讀數1.0%+0.05%

　　　　　　　　 △ C x :±(讀數1.0%+0.5pF)

15%＜tgδ＜50%　 △ tgδ:±(讀數1.5%+0.05%)

　　　　　　　　 △ C x :±(讀數1.5%+1.0pF)

容    量：1KVA

外型尺寸：470×320×390(mm)

重    量：20 kg

注：BYJS-5C型：采用異頻技術保證在強電場干擾下準確測量；可測全密封的CVT（電容式電壓互感器），輸出電壓可調。
