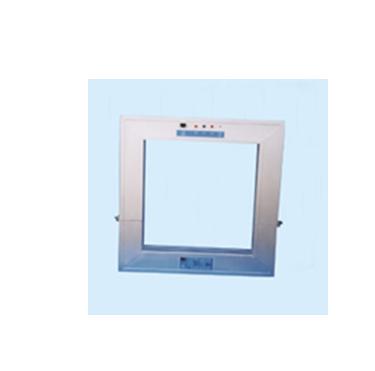

概  述  SDC系列直流大電流互感器利用霍爾直測方式檢測直流或脈動電流。具有測量準確、穩定可靠、安裝方便、溫漂小、抗外磁能力強、過載能力強等特點。廣泛應用于有色金屬冶煉、電解、電鍍、氯堿、碳素、整流等大電流應用領域。

工作原理：導電母線穿過互感器鐵芯,被測母線電流I在鐵芯中產生與其成比例的磁場B，安裝在鐵芯氣隙中的霍爾元件檢測磁場B，輸出與磁場B成正比的霍爾電壓，將各霍爾元件輸出的霍爾電壓求和放大即為傳感器的輸出電壓V，V的量值精確反映了被測母線電流I的量值。

技術參數：

² 測量范圍：4KA～400KA

² 精  度：0.1%FS  0.2%FS  0.5%FS

² 輸出信號：5V(10V  20mA  4～20mA  或按用戶要求)

² 位置影響誤差＜0.05%

² 重復裝卸誤差＜0.05%

² 外磁場影響：當外磁場不大于200高斯，外磁場對傳感器附加誤差小于0.05%

² 溫  漂：＜50ppm/℃

² 工作條件：

² 環境溫度-20℃~  +60℃

² 相對濕度＜85%RH

² 供電電源：AC220V±10%  50Hz±2Hz

² 功  耗：＜10VA(典型值)
