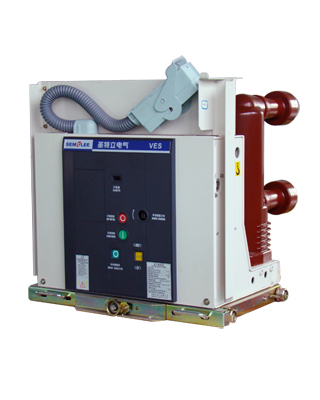

VES-12型戶內固封式高壓真空斷路器由圣特立電氣有限公司在充分吸收進口斷路器優點的基礎上設計改良的戶內小型化固封式真空斷路器。VES-12真空斷路器克服了國內外同類產品的不足之處，是目前國際上最新一代高可靠性、免維護的真空斷路器。
　　
　　VES-12戶內固封式高壓真空斷路器采用免維護的APG工藝固封式真空極柱，可配裝模塊化的彈簧操動機構及永磁操動機構；具有性能可靠、機械壽命長、免維護、機械運動小、結構簡單、工藝性能好的特點，而且可適用于各種惡劣的工作環境中。
　　
　　VES-12真空斷路器的極柱采用固體絕緣固封技術，將真空滅弧室及一次主導電回路等其它零部件用環氧樹脂材料固封形成強絕緣、高機械強度的極柱，避免了惡劣運行環境對一次回路外絕緣的影響，實現了完全免維護。
　　
　　VES-12真空斷路器采用優化且模塊化的彈簧操作機構，結構精簡，性能穩定，維護方便；模塊化生產工藝性好，易于標準化生產，交貨周期短。其機械壽命高達30000次。
　　
　　VES-12真空斷路器使用的真空滅弧室，采用新型觸頭材料和獨特的R觸頭設計，其開斷能力強、可靠性高、壽命長。
　　
　　VES-12斷路器作為手車式開關柜和固定式開關柜配置用，其外型及安裝尺寸同國內的VS1斷路器及VD4斷路器一致，可實現完全互換。
　　
　　結構技術特點
　　
　　固封極柱的主要特點

　　高可靠性
　　與傳統組裝式極柱相比，固封極柱的零部件、導體搭接面、連接用緊固件的數量都大大減少，從而簡化了主回路電阻，提高了主導電回路連接的可靠性。
　　
　　穩定的絕緣性能
　　真空滅弧室被嵌入環氧樹脂固體材料后，極柱的外界環境對真空滅弧室的影響被降到了最低，其外絕緣能力可以免受灰塵、潮氣、小動物、凝露和污穢的影響，完全滿足GB、DL等標準規定的二級污穢地區爬距要求。
　　
　　結構堅固
　　可以為真空真空滅弧室提供更加充分的保護，使其在裝配或運輸?shù)倪^程中免受意外機械沖撞。
　　
　　小型化
　　采用環氧樹脂作為絕緣介質，相間距可以縮小，減少了真空斷路器及其配用開關柜的體積。
　　
　　免維護
　　由于整個極柱被澆注成整體部件，真空滅弧室得到充分保護，真空滅弧室的免維護為斷路器的免維護提供了條件。
　　
　　更環保
　　固封極柱式真空斷路器可在一定程度上替代SF6氣體作為外絕緣的需要，因而更加環保。
　　
　　性能優異的真空滅弧室
　　VES-12型真空斷路器的核心元件真空滅弧室是新型真空滅弧室，該真空滅弧室具有以下特點：
　　1、獨特的R觸頭設計
　　目前國內真空滅弧室廠家生產的滅弧室大多數使用杯狀縱磁結構。VES真空斷路器使用具有國際上獨一無二的縱磁結構的R觸頭。使用R觸頭并經過電磁場優化設計的真空滅弧室具有以下特點：
　　分?jǐn)嚯娐冯娏鲿r(shí)形成的縱向磁場強，熱溶性好。因而分?jǐn)喽搪冯娏髂芰��?qiáng)，阻燃率高、可靠性高，能滿足首次100％額定短路電流的開斷要求。
　　R觸頭為集成化制造，結構強度高，分合閘過程中不會變形，滿足短路電流的開斷要求。
　　R觸頭無引弧槽，外形完美，渾然一體，耐電壓水平高。
　　回路電阻小
　　具有可靠的容性負載及感性負載開斷能力
　　具有可靠的異向接地故障電流開斷能力
　　在正常工作條件下具有極低的X射線輻射量，滿足環保要求。
　　
　　2、完全一次的封排工藝
　　3、高穩定質量的陶瓷金屬化工藝
　　4、不銹鋼直接釬焊工藝
