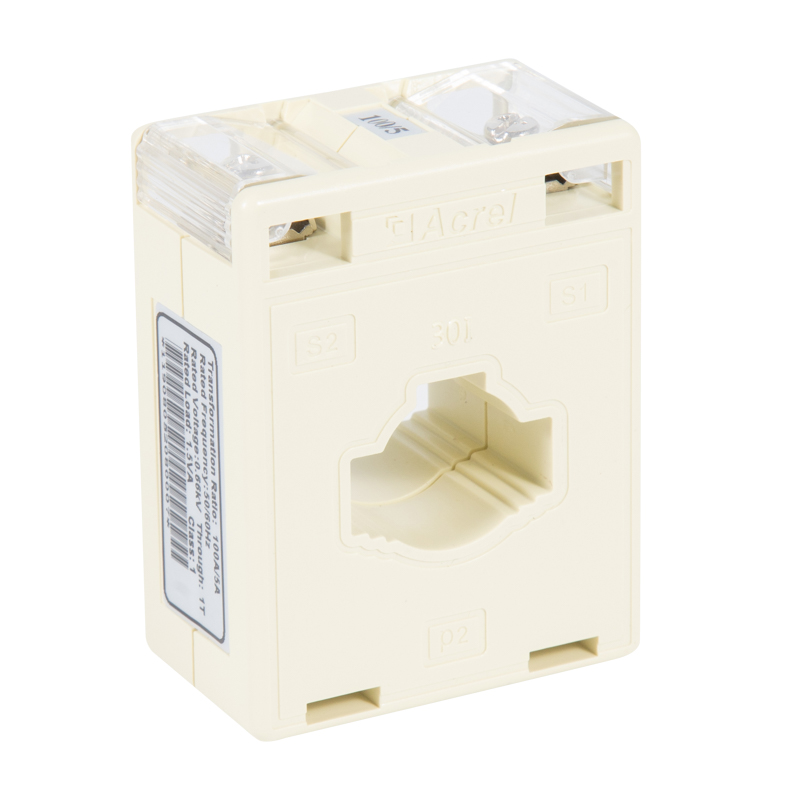

1.產品特點

產品翻蓋式設計，外形美觀，接線方便。翻蓋材料選用透明聚碳酸酯，能清楚看到二次引線接線情況。方圓組合孔型，既可穿越電纜，也可穿越匯流排，作為交流電流信號采集元件，一般與電氣測量?jī)x表配套使用。

產品符合國標 GB20840.2-2014(等效 IEC61869-2：2012,MOD) ，取得證書，證書編號為 2007E237-32、2011E139-32。

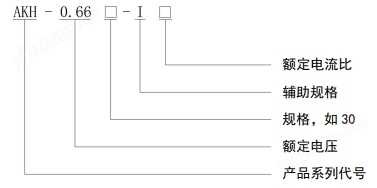

2.型號說明

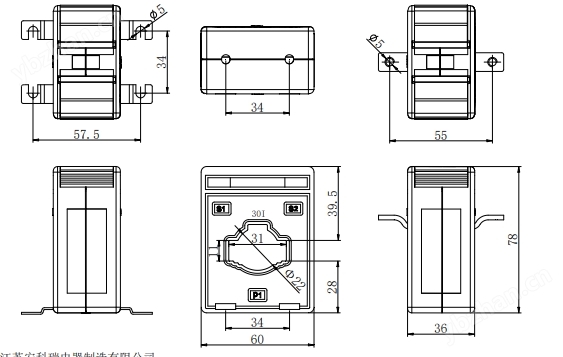

3.規格尺寸（單位：mm，公差：±1mm）

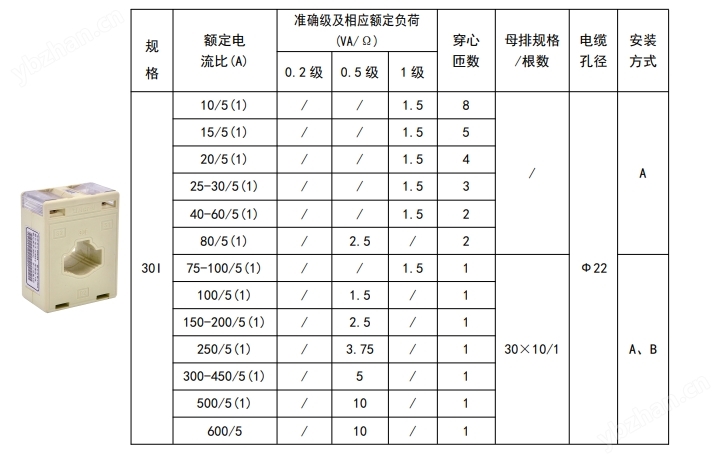

4.規格參數

5.使用環境

? 額定工作電壓 AC0.66kV（等效 AC0.69kV，GB156-2017）

? 額定頻率 50-60Hz

? 環境溫度-30℃~70℃

? 海拔高度≤3000m

? 工頻耐壓 3000V/1min 50Hz

? 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所? 一次設備的額定電流或線路負荷電流不宜大于電流互感器額定一次電流的2/3

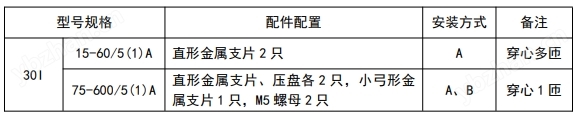

6.配件明細表

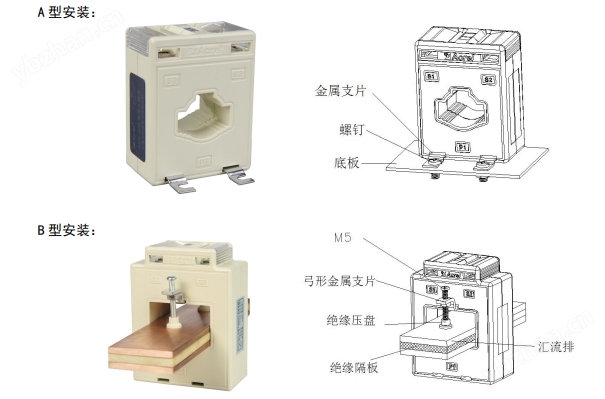

7.安裝示意圖
