原理結構

雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度。

雙金屬溫度計分類：

按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種。

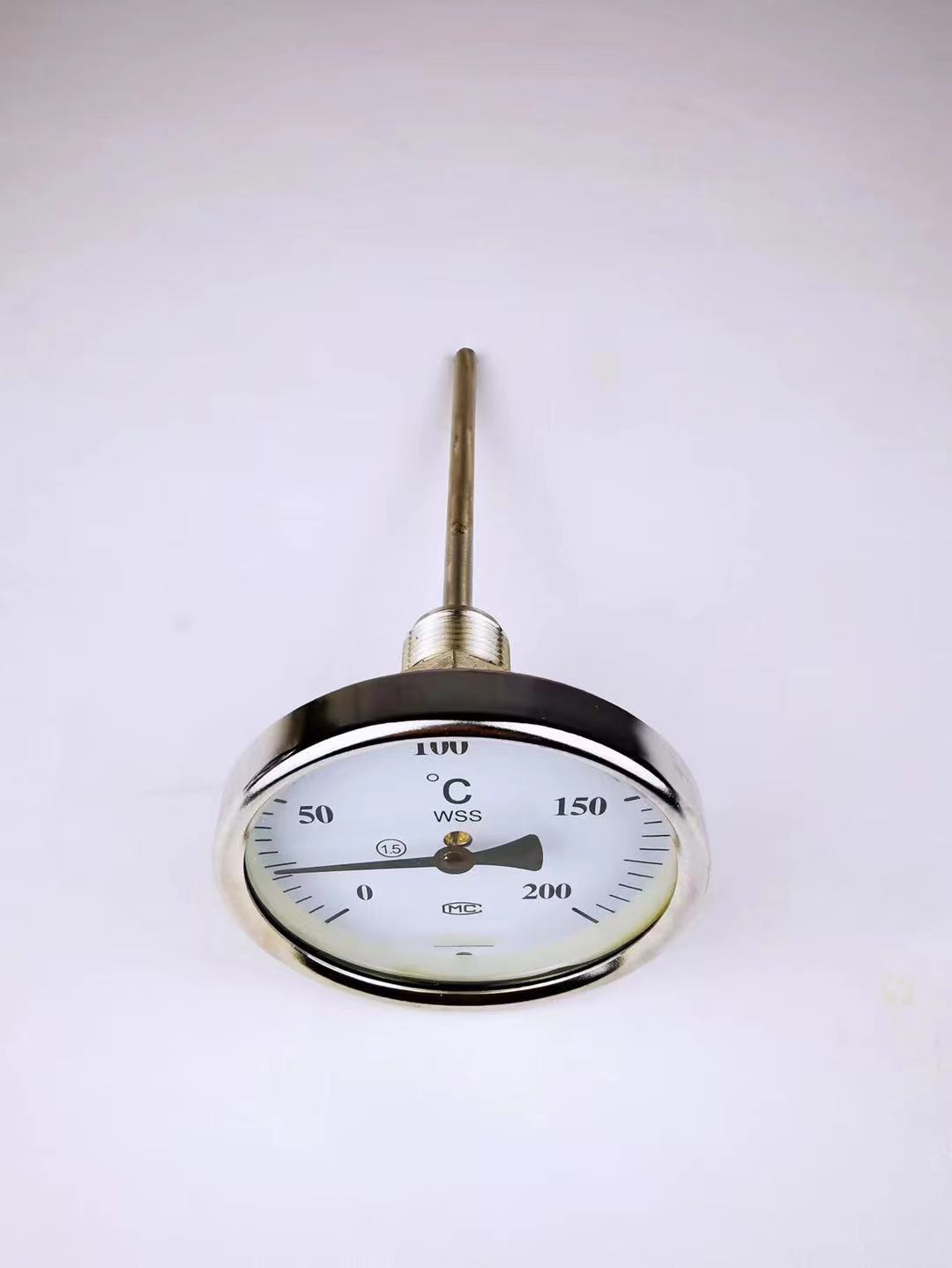

①軸向型雙金屬溫度計:指針盤與保護管垂直連接。

②徑向型雙金屬溫度計:指針盤與保護管平行連接。

③135°向型雙金屬溫度計:指針盤與保護管成135°連接。

④萬向型雙金屬溫度計:指針盤與保護管連接角度可任意調整。

雙金屬溫度計安裝：固定形式

為了適應實際生產的需要，雙金屬溫度計具有不同的安裝固定形式:可動外螺紋管接頭、可動內螺紋管接頭、固定螺紋接頭、卡套螺紋接頭、卡套法蘭接頭和固定法蘭。

雙金屬溫度計安裝要求

對雙金屬溫度計的安裝，在選擇安裝部位和插入深度時要注意以下幾點:

(1) 為了使熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門，彎頭及管道和設備的附近裝設熱電阻。

(2)帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度:

a、對于測量管道中心流體溫度的熱電阻，一般都應將其測量端插入到管道中心處。如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米;

b、對于溫壓和速流體的溫度測量，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻。淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm;熱套式熱電阻的標準插入深度為100mm;

C、當測量原件插入深度超過1m時，可垂直安裝，或加裝支撐架和保護套管。
