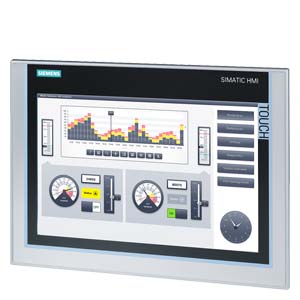

| 產品類型標志 | TP1200 Comfort |
| 顯示 |
| 顯示屏規格 | TFT |
| 屏幕對角線 | 12.1 in |
| 屏幕寬度 | 261.1 mm |
| 屏幕高度 | 163.2 mm |
| 顏色數量 | 16 777 216 |
| 分辨率（像素） |
| 水平圖像分辨率 | 1 280 pixel |
| 垂直圖像分辨率 | 800 pixel |
| 背光燈 |
| MTBF 背景照明（溫度為 25 °C 時） | 80 000 h |
| 可調節背景照明 | 是的; 0-100 % |
| 操作元件 |
| 鍵盤字體 |
| 功能按鍵 |
|
| — 功能按鍵數量 | 0 |
| — 帶 LED 的功能按鍵數量 | 0 |
| 帶有 LED 的按鍵 | 不 |
| 系統按鍵 | 不 |
| 數字鍵盤 | 是的; 屏幕鍵盤 |
| 字母數字鍵盤 | 是的; 屏幕鍵盤 |
| 觸摸屏 |
| 觸摸屏規格 | 是的; 模擬式電阻 |
| 過程操作擴展 |
| DP 直接 LED（LED 作為 S7 輸出外設） |
|
| — F1...Fx | 0 |
| 直接按鍵（按鍵作為 S7 輸入外圍設備） |
|
| — F1...Fx | 0 |
| 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備） | 40 |
| 安裝方式/安裝 |
| 安裝位置 | 垂直 |
| 壁板安裝/直接安裝 | 不 |
| 可以垂直安裝（縱向格式） | 是的 |
| 可以橫向安裝（橫向格式） | 是的 |
| 無外部通風時的*允許傾斜角度 | 35° |
| 電源電壓 |
| 電源的電壓類型 | DC |
| 額定值 (DC) | 24 V |
| 允許范圍，下限 (DC) | 19.2 V |
| 允許范圍，上限 (DC) | 28.8 V |
| 輸入電流 |
| 耗用電流（額定值） | 0.85 A |
| 接通電流脈沖 I2t | 0.5 A2·s |
| 功率 |
| 接收的有效功率典型值 | 20 W |
| 處理器 |
| 處理器類型 | X86 |
| 存儲器 |
| 閃存 | 是的 |
| RAM | 是的 |
| 用于用戶數據的可用存儲器 | 12 Mbyte |
| 輸出類型 |
| Info LED | 不 |
| 電源 LED | 不 |
| Error LED | 不 |
| 聲音 |
|
| 蜂鳴器 | 不 |
| 揚聲器 | 是的 |
| 時間 |
| 時鐘 |
| 硬件時鐘（實時時鐘） | 是的 |
| 軟件時鐘 | 是的 |
| 緩存 | 是的; 緩沖持續時間典型值為 6 周 |
| 可同步 | 是的 |
| 接口 |
| 工業以太網接口數量 | 1; 2 個端口（交換機） |
| RS 485 接口數量 | 1; RS 422 / 485 接口組合 |
| RS 422 接口數量 | 0; 共同附帶 RS 485 |
| RS 232 接口數量 | 0 |
| USB 接口數量 | 2; USB 2.0 |
| USB-Mini-B | 1; 5 針 |
| 20 mA 接口數量 (TTY) | 0 |
| 并行接口數量 | 0 |
| 其他接口數量 | 0 |
| SD 卡插槽數量 | 2 |
| 帶軟件接口 | 不 |
| 工業以太網 |
| 工業以太網狀態 LED | 2 |
| 集成開關的端口數量 | 2 |
| 協議 |
| PROFINET | 是的 |
| PROFINET IO 支持的協議 | 是的 |
| IRT | 是的; WinCC V12 以上版本 |
| PROFIBUS | 是的 |
| 支持 EtherNet/IP 協議 | 是的 |
| MPI | 是的 |
| 協議（以太網） |
| TCP/IP | 是的 |
| DHCP | 是的 |
| SNMP | 是的 |
| DCP | 是的 |
| LLDP | 是的 |
| 網絡屬性 |
| HTTP | 是的 |
| HTTPS | 是的 |
| HTML | 是的 |
| XML | 是的 |
| CSS | 是的 |
| Active X | 是的 |
| JavaScript | 是的 |
| Java VM | 不 |
| 冗余模式 |
| 氣液冗余 |
| — MRP | 是的; WinCC V12 以上版本 |
| 其他協議 |
| CAN | 不 |
| MODBUS | 是的 |
| 報警/診斷/狀態信息 |
| 診斷 |
| 診斷信息可讀 | 是的; S7 控制器 |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| 極限值等級 A 適用于工業領域中的應用 | 是的 |
| 極限值等級 B 適用于居民區中的應用 | 不 |
| 防護等級和防護類別 |
| IP（正面） | IP65 |
| IP（背面） | IP20 |
| NEMA（正面） |
|
| 包括類型 4，正面 | 是的 |
| 包括類型 4x 正面 | 是的 |
| 標準、許可、證書 |
| CE 標記 | 是的 |
| cULus | 是的 |
| RCM（原 C-TICK） | 是的 |
| KC 許可 | 是的 |
| 在防爆區域使用 |
| ATEX 區域 2 | 是的 |
| ATEX 區域 22 | 是的 |
| IECEx 2 區 | 是的 |
| IECEx 22 區 | 是的 |
| cULus I 類 1 區 | 不 |
| cULus I 類 2 區，2 級 | 是的 |
| FM I 類 2 級 | 是的 |
| 船舶建造許可 |
| 德國勞埃德船級社 (GL) | 是的; E-Stand 10 以上 |
| 美國船舶檢驗 (ABS) | 是的; E-Stand 10 以上 |
| 必維國際檢驗集團 (BV) | 是的; E-Stand 10 以上 |
| 挪威船級社 (DNV) | 是的; E-Stand 10 以上 |
| 英國勞氏船級社 (LRS) | 是的; E-Stand 10 以上 |
| 日本船級社 (Class NK) | 是的; E-Stand 10 以上 |
| 波蘭船級社 (PRS) | 不 |
| 環境要求 |
| 運行中的環境溫度 |
| 操作（垂直安裝） |
| — 垂直安裝時的*小值 | 0 °C |
| — 垂直安裝時的*值 | 50 °C; （55 °C，參見文獻 ID：64847814） |
| 操作（*傾斜角度） |
| — *傾斜角度時的*小值 | 0 °C |
| — *傾斜角度時的*值 | 40 °C |
| 操作（垂直安裝，縱向格式） |
| — 垂直安裝時的*小值 | 0 °C |
| — 垂直安裝時的*值 | 40 °C |
| 操作（*傾斜角度，縱向格式） |
| — *傾斜角度時的*小值 | 0 °C |
| — *傾斜角度時的*值 | 35 °C |
| 運輸/儲存時的環境溫度 |
| *小值 | -20 °C |
| *值 | 60 °C |
| 相對空氣濕度 |
| 操作，*值 | 90 %; 無凝結 |
| 操作系統 |
| 專有 | 不 |
| 預安裝的操作系統 |
| Windows CE | 是的 |
| 項目組態 / 標題 |
| 消息顯示 | 是的 |
| 報文系統（包括緩沖器和應答器） | 是的 |
| 過程值顯示（輸出） | 是的 |
| 可規定過程值（輸入） | 是的 |
| 方案管理 | 是的 |
| 組態軟件 |
| STEP 7 Basic (TIA Portal) | 不 |
| STEP 7 Professional (TIA Portal) | 不 |
| WinCC flexible Compact | 不 |
| WinCC flexible Standard | 不 |
| WinCC flexible Advanced | 不 |
| WinCC Basic (TIA Portal) | 不 |
| WinCC Comfort (TIA Portal) | 是的; V11 以上版本 |
| WinCC Advanced (TIA Portal) | 是的; V11 以上版本 |
| WinCC Professional (TIA Portal) | 是的; V11 以上版本 |
| 語言 |
| 在線語言 |
| 聯機/運行時間語言數量 | 32 |
| 語言 |
| 每個項目的語言 | 32 |
| WinCC 下的功能性 (TIA Portal) |
| 庫 | 是的 |
| 應用軟件/選件 |
|
| 網頁瀏覽器 | 是的 |
| Pocket Word | 是的 |
| Pocket Excel | 是的 |
| PDF Viewer | 是的 |
| 媒體播放器 | 是的 |
| SIMATIC WinCC Sm@rtServer | 是的 |
| SIMATIC WinCC Audit | 是的 |
| Visual Basic 腳本數量 | 是的 |
| 任務計劃器 |
|
| 時間控制 | 是的 |
| 任務控制 | 是的 |
| 幫助系統 |
|
| 每個信息文本的字符數 | 70 |
| 消息系統 |
| 消息類別數量 | 32 |
| 位消息 | 是的 |
| — 位消息數量 | 4 000 |
| 模擬消息 | 是的 |
| — 模擬消息數量 | 200 |
| S7 消息編號方法 | 是的 |
| 系統消息 HMI | 是的 |
| 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ） | 是的 |
| 每條消息的字符數 | 80 |
| 每條消息的過程值數量 | 8 |
| 確認組 | 是的 |
| 消息指示器 | 是的 |
| 消息緩沖器 |
|
| — 條目數量 | 1 024 |
| — 循環緩沖器 | 是的 |
| — 剩余 | 是的 |
| — 免維護 | 是的 |
| 方案管理 |
| 配方數量 | 300 |
| 每個配方的數據集 | 500 |
| 每個數據集的條目 | 1 000 |
| 內部配方存儲器的容量 | 2 Mbyte |
| 配方存儲器可以擴展 | 是的 |
| 變量 |
| 每臺設備的變量數 | 2 048 |
| 每幅圖像的變量數 | 400 |
| 臨界值 | 是的 |
| 多路復用 | 是的 |
| 結構 | 是的 |
| 陣列 | 是的 |
| 畫面 |
| 可組態的圖片數量 | 500 |
| *窗口/默認 | 是的 |
| 全畫面 | 是的 |
| 彈出式畫面 | 是的 |
| 幻燈片畫面 | 是的 |
| 通過 PLC 選擇圖像 | 是的 |
| PLC 中的圖像編號 | 是的 |
| 圖片對象 |
| 每個圖像的對象數量 | 400 |
| 文本區 | 是的 |
| I/O 區 | 是的 |
| 圖形化的 I/O 區（圖形列表） | 是的 |
| 符號形式的 I/O 區（文本列表） | 是的 |
| 日期/時間域 | 是的 |
| 開關 | 是的 |
| 按鍵 | 是的 |
| 圖形顯示 | 是的 |
| 圖標 | 是的 |
| 幾何對象 | 是的 |
| 復雜圖片對象 |
| 每個圖像的復雜對象數量 | 20 |
| 消息顯示 | 是的 |
| 曲線顯示 | 是的 |
| 用戶顯示 | 是的 |
| 狀態/控制 | 是的 |
| Sm@rtClient 顯示 | 是的 |
| 配方顯示 | 是的 |
| f(x) 曲線顯示 | 是的 |
| 系統診斷顯示 | 是的 |
| 媒體播放器 | 是的 |
| HTML 瀏覽器 | 是的 |
| PDF 顯示 | 是的 |
| IP 攝像頭顯示器 | 是的 |
| 條形圖 | 是的 |
| 滑動式調節器 | 是的 |
| 指示儀器 | 是的 |
| 模擬表/電子表 | 是的 |
| 列表 |
| 每個項目的文字列表數量 | 500 |
| 每個文本列表的條目數量 | 500 |
| 每個項目的圖形列表數量 | 500 |
| 每個圖形列表的條目數 | 500 |
| 歸檔 |
| 每臺設備的文檔數量 | 50 |
| 每個文檔的條目數量 | 20 000 |
| 消息檔案 | 是的 |
| 過程值檔案 | 是的 |
| 歸檔方式 |
|
| — 順序檔案 | 是的 |
| — 循環檔案 | 是的 |
| 存儲器位置 |
|
| — 存儲卡 | 是的 |
| — USB 存儲器 | 是的 |
| — 以太網 | 是的 |
| 數據存儲格式 |
|
| — CSV | 是的 |
| — TXT | 是的 |
| — RDB | 是的 |
| 安全性 |
| 用戶組數量 | 50 |
| 用戶權限數量 | 32 |
| 用戶數量 | 50 |
| 密碼導出/導入 | 是的 |
| SIMATIC Logon | 是的 |
| 通過打印機記錄 |
| 消息 | 是的 |
| 報告（層協議） | 是的 |
| 硬拷貝 | 是的 |
| 電子打印文件 | 是的; PDF, HTML |
| 字符集 |
| 鍵盤字體 |
|
| — 美式（英語） | 是的 |
| 傳送（上傳/下載） |
| MPI/PROFIBUS DP | 是的 |
| USB | 是的 |
| 以太網 | 是的 |
| 使用外部存儲介質 | 是的 |
| 過程連接 |
| S7-1200 | 是的 |
| S7-1500 | 是的 |
| S7-200 | 是的 |
| S7-300/400 | 是的 |
| LOGO! | 是的 |
| Win AC | 是的 |
| SINUMERIK | 是的; 帶有 SINUMERIK 選項包 |
| SIMOTION | 是的 |
| Allen Bradley (EtherNet/IP) | 是的 |
| Allen Bradley (DF1) | 是的 |
| Mitsubishi (MC TCP/IP) | 是的 |
| Mitsubishi (FX) | 是的 |
| OMRON (FINS TCP) | 不 |
| OMRON (LINK/Multi) | 是的 |
| Modicon (Modbus TCP/IP) | 是的 |
| Modicon (Modbus) | 是的 |
| OPC UA 客戶端 | 是的 |
| OPC UA 服務器 | 是的 |
| 服務工具/組態工具 |
| 備份/恢復 | 是的 |
| 自動備份/恢復 | 是的 |
| 模擬 | 是的 |
| 設備轉換 | 是的 |
| 外設/選項 |
| 打印機 | 是的 |
| SIMATIC HMI MM 存儲卡：多媒體存儲卡 | 是的; *多 128 MB |
| SIMATIC HMI SD 存儲卡：數字存儲卡 | 是的; *多 2 GB |
| SIMATIC HMI CF 存儲卡：CF 卡 | 不 |
| USB 存儲器 | 是的 |
| SIMATIC IPC USB 閃存（USB 記憶棒） | 是的; *多 16 GB |
| SIMATIC HMI USB 內存（USB 記憶棒） | 是的; *多 8 GB |
| 網絡攝像機 | 是的 |
| 機械/材料 |
| 外殼材料（正面） |
|
| 塑料 | 不 |
| 鋁材 | 是的 |
| 不銹鋼 | 不 |
| 尺寸 |
| 外殼正面寬度 | 330 mm |
| 外殼正面高度 | 241 mm |
| 安裝截面，寬度 | 310 mm |
| 安裝截面，高度 | 221 mm |
| 安裝深度 | 65 mm |
|
|
|
