桁架機械手電纜TRVV/TRVVP/TRVVSP拖鏈電纜

拖鏈電纜,*新高柔性拖鏈電纜 廠家直銷 耐油拖鏈電纜耐磨抗拉

江蘇科盟電線電纜專業設計品質保證，廠家長期供應高柔性拖鏈電纜、扁電纜、卷筒電纜、伺服電機編碼器電纜、耐油電纜、聚氨酯防海水電纜、行車手柄控制電纜等系列產品，另外江蘇科盟電線電纜有限公司還可為客戶按要求訂制各類特種電纜！

江蘇科盟電線電纜有限公司愿與您共同發展！謝謝

【拖鏈電纜】基本說明

科盟拖鏈電纜適用于連續往復運動下的安裝，特別是工業作用環境下的頻繁彎曲場合，如現機械代化機械標準部件的拖鏈中及物流系統、操控系統、機械自動化系統等。數控機床、電子設備、五金沖壓、木材石材機械、玻璃與門窗機械、注塑機、機械（人）手、建筑機械、重型機器廠、汽車制造、起重運輸設備、自動化倉庫、碼頭、消防車等的室內外環境需要屏蔽的高頻彎曲場所，特別是需要無差異和信號穩定的信息傳導與監控。

【拖鏈電纜】產品特點

（1）高柔性—拖鏈電纜采用多股精絞無氧銅絲做導體保證了線身的柔軟性；
（2）耐彎曲—優化成纜節距+特殊結構設計+精心選材，適用于高頻彎曲場合不斷芯；
（3）使用方便—芯線絕緣顏色可依據客戶要求訂制；
（4）抗電子干擾—拖鏈電纜整體鍍錫銅絲編織屏蔽密度85%以上，有效的抵抗了外部高頻電磁干擾；
（5）抗拉—柔性包裹材料-無紡布包裹線身+抗拉絲填充，在電纜來回彎曲運動是有效的起到緩沖作用；
（6）耐磨、耐油、防水、抗老化—特種柔性專用護套料（顏色可由客戶選定）彎曲壽命600萬次以上護套不破裂；

（7）為用戶提供替代進口的拖鏈電纜 或者用戶要求較高的拖鏈電纜；
（8）扁平拖鏈電纜可多根并排捆綁使用、有效的節省了電纜的安裝空間。

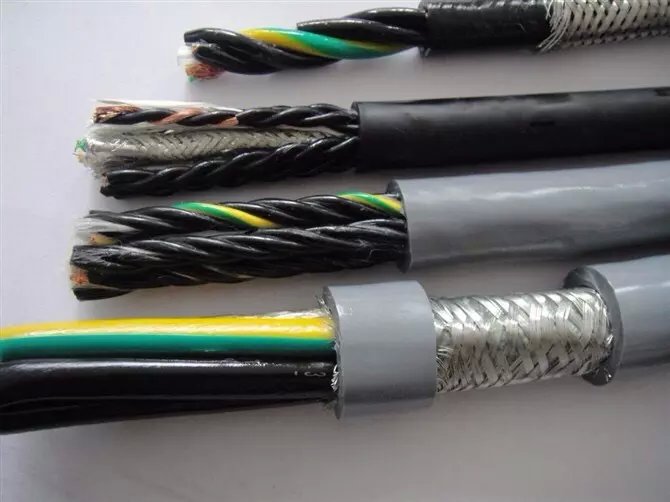

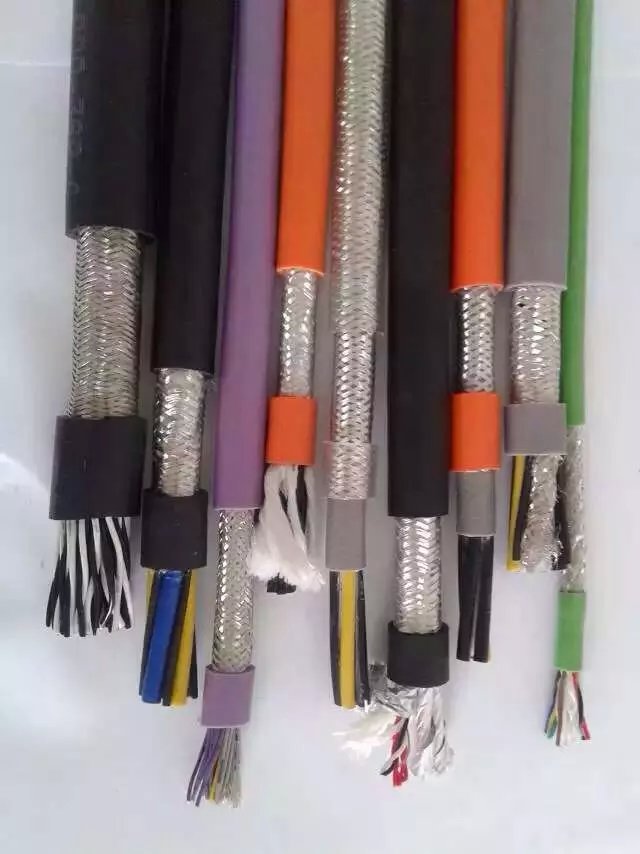

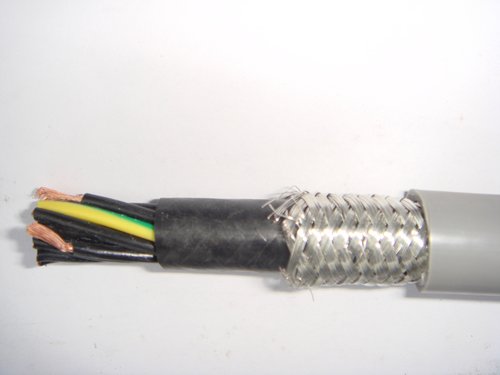

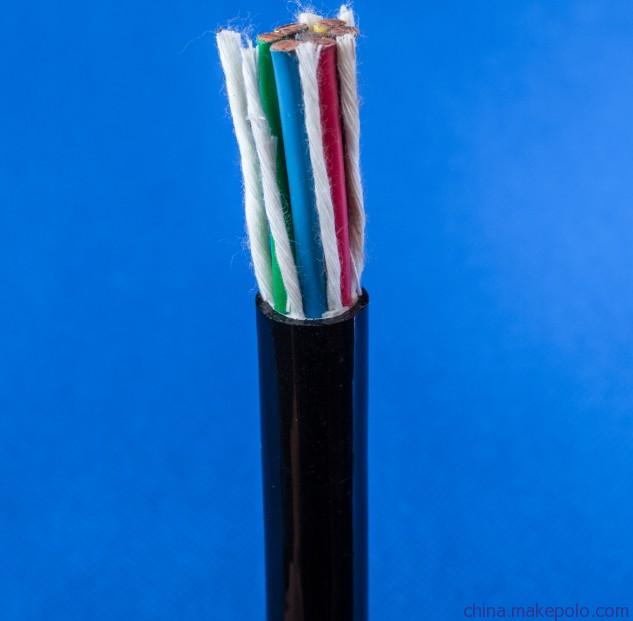

【拖鏈電纜】電纜結構

  導體：拖鏈電纜多股精絞超細無氧銅絲做導體符合VDE0295 6類標準和IEC228 6類標準
  絕緣：特殊改良丁晴復合材料絕緣或者PE材料絕緣
  顏色：≤0.5mm2顏色標識，棕、黑、藍、紫、粉紅、橙
        ＞0.5mm2黑色數字白色號碼編號，3芯以上帶有黃綠接的線

  內襯層：特殊無紡布包裹纏繞
  內護套：可選
  屏蔽：鍍錫銅網編織屏蔽，密度85％以上
  護套：拖鏈電纜特種丁晴彈性體外護套材料/PUR材料，顏色可自行選定。

【拖鏈電纜】技術指標

  導體阻抗20度：20 M Ohm.Km

  測試交流電壓：50Hz 3000V

  額定電壓：U0/U ＜ 0.5mm2 300/300 V
                 ≥ 0.5mm2 300/500 V
  測試電壓： U 3000V符合DIN VDE 0281第2部分
  溫度范圍：℃ 常規拖鏈電纜使用溫度-30℃～+80℃

              （科盟特種拖鏈電纜可訂制使用溫度-55℃～+105℃）
  拖鏈電纜持續運動時的*小彎曲半徑：4× 電纜外徑

【拖鏈電纜】安裝要求

拖鏈電纜TRVV江蘇生產廠家淺析移動高柔性拖鏈電纜安裝時通常需要注意的幾點：
（1）建議高柔性拖鏈電纜分開并排安裝，在不同直徑的電纜要一層層的進行安裝或是并排安裝的情況下，我們建議使用分離器。
（2）電纜外徑大于0.394英寸（10mm）的高柔性拖鏈電纜不能使用分離器，此時的高柔性拖鏈電纜應該寬松的放置在導管中，然后再放入拖鏈，導管的橫截面需要經所有的電纜橫截面的和還要大很多。
（3）高柔性拖鏈電纜TRVV在分離器中需要能自由活動，處于安全考慮高柔性拖鏈電纜直徑和拖鏈的內部尺寸之間必須要有10%的自由空間。
（4）請注意：高柔性拖鏈電纜經過拖鏈和彎曲處時不能受力，如果有幾層纜層，那么在彎曲處高柔性拖鏈電纜TRVV之前需要有相應的間隙。
（5）要注意：拖鏈中的電纜敷設不能有扭轉的情況，所以要在安裝前先從電纜盤只放下來的電纜。
（6）拖鏈或邊接處的重量分布要對稱，重的電纜要對著拖鏈靠外敷設，而較小的高柔性拖鏈電纜則要鋪在中間。
（7）所有高柔性拖鏈電纜TRVV的固定點和拉動電線的設備上都要安裝消除拉力負荷的夾具，在外護套上只能大面積夾住，避免芯線收到擠壓，同時也要避免高柔性拖鏈電纜移位。
（8）通常應該只使用高柔性拖鏈電纜，要嚴格遵守我廠規定的高柔性拖鏈電纜允許的彎曲半徑。
（9）如拖鏈有損壞時，電纜也應該更換，因為高柔性拖鏈電纜同時也收到拉伸。
（10）安裝高柔性拖鏈電纜TRVV或者其他移動場合電纜時，應充分將電纜內應力去除（如有內應力情況下），可采取自由懸掛數日的方法。
